SGS-6341-24P4X

Layer 3 24-Port 10/100 / 1000T 802.3p PoE + 4-port 10G SFP + Comutator gestionabil cu stivuire (370W)

Overview
Application
Key Features
Specification

Puternic rutare Gigabit Layer 3 pentru soluții la nivel de întreprindere

PLANET SGS-6341-24P4X Layer 3 PoE stackable Managed Gigabit Switch oferă performanțe de înaltă densitate, Rutarea statică Layer 3, RIP (Routing Information Protocol) și OSPF (Open Shortest Path First) . Cu o tesatura de comutare 128Gbps , SGS-6341-24P4X poate gestiona cantitati extrem de mari de date intr-o topologie sigura care leagă un backbone enterprise sau servere de mare capacitate. Caracteristicile puternice WRR (Robin rotunjit) și securitatea rețelei fac SGS-6341-24P4X să efectueze un control eficient al traficului de date pentru ISP și pentru întreprinderi VoIP, streaming video și aplicații multicast. Modelul SGS-6341-24P4X are 24 de porturi PoE + IEEE 802.3at și un buget PoE de până la 370 wați pentru o rețea de servicii de supraveghere VoIP sau IP la un preț competitiv.

& Nbsp;

Gestionarea centralizată a alimentării cu energie electrică pentru rețele PoE Ethernet Gigabit

Pentru a satisface nevoile mai mari de aplicații de rețea PoE cu transmisie de viteză Gigabit, SGS-6341-24P4X are caracteristicile de performanță Gigabit IEEE 802.3af de înaltă performanță (până la 15,4 wați) și IEEE 802.3at PoE + (până la 30 wați) porturi. Acesta îndeplinește perfect cerințele de alimentare ale telefonului PoE VoIP și a tuturor tipurilor de camere PoE IP, cum ar fi camerele IR, PTZ, camerele cu viteză dome sau camerele IP de tip box cu ventilator încorporat și încălzitor.

Capacitățile PoE de la SGS-6341-24P4X ajută, de asemenea, la reducerea costurilor de instalare pentru dispozitivele de rețea, ca urmare a eliberării de restricțiile de amplasare a prizei de alimentare. Alimentarea cu energie și datele sunt integrate într-o singură unitate, livrate pe un singur cablu și gestionate centralizat. Astfel, se elimină costurile pentru cablarea suplimentară de curent alternativ și se reduce timpul de instalare.

& Nbsp;

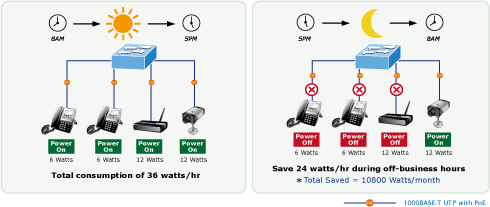

Programul PoE pentru economisirea energiei

Pe lângă faptul că este folosit pentru supravegherea IP, SGS-6341-24P4X este cu siguranță aplicabil pentru a construi o rețea PoE, inclusiv VoIP și LAN fără fir. În conformitate cu tendința de economisire a energiei la nivel mondial și contribuind la protecția mediului pe Pământ, SGS-6341-24P4X poate controla în mod eficient alimentarea cu energie, în afară de capacitatea sa de a furniza putere de mare putere. Funcția "Programare PoE" vă ajută să activați sau să dezactivați alimentarea cu energie PoE pentru fiecare port PoE în intervale de timp specificate și este o funcție puternică pentru a ajuta IMM-urile sau întreprinderile să economisească energie și buget.

& Nbsp;

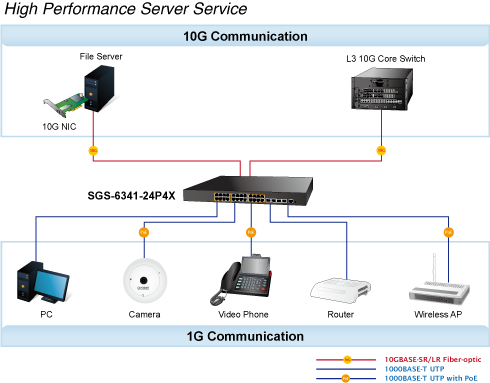

Capacitate Ethernet de 10 Gbps de înaltă performanță

Cele patru sloturi SFP + construite în modelul SGS-6341-24P4X se caracterizează printr-o arhitectură de comutare de înaltă performanță, capabilă să furnizeze un material de comutare fără blocare și o viteză a firului de până la 128Gbps, ceea ce simplifică foarte mult sarcinile de modernizare a rețelei LAN la creșterea solicitărilor de lățime de bandă. Fiecare dintre sloturile SFP + suportă Dual-Speed, 10GBASE-SR / LR sau 1000BASE-SX / LX , adică administratorul poate selecta în mod flexibil un transceiver SFP / SFP + potrivit distanței de transmisie sau transmisiei viteza necesară pentru extinderea eficientă a rețelei.

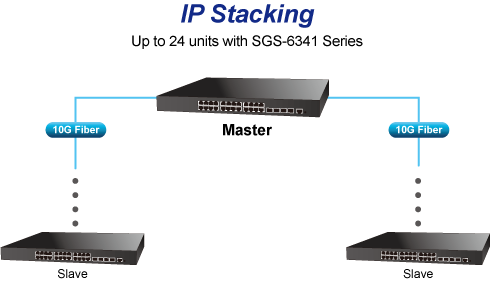

Administrare stivuire IP

SGS-6341-24P4X suportă funcția de stivuire IP care ajută managerii de rețea să configureze cu ușurință până la 24 întrerupătoare din aceeași serie printr-o singură adresă IP în loc să conecteze și să modifice fiecare unitate unul câte unul. Tehnologia IP Stacking grupă împreună seria de switch-uri PLANET SGS-6341 pentru a permite gestionarea centralizată printr-o singură unitate, indiferent de locația fizică sau tipul de comutator, atâta timp cât acestea sunt conectate la aceeași rețea locală.

& Nbsp;

Suportul de rutare a stratului 3

SGS-6341-24P4X permite administratorului să sporească în mod convenabil eficiența rețelei prin configurarea manuală a rutei statice Layer 3, a setărilor automate ale setărilor RIP (Routing Information Protocol) sau OSPF (Open Shortest Path First). RIP poate utiliza numărul de hamei ca metric de rutare și poate împiedica buclele de rutare prin implementarea unei limite a numărului de hamei permise într-o cale de la sursă la o destinație. OSPF este un protocol dinamic de rutare internă pentru sistemul autonom bazat pe starea legăturii. Protocolul creează o bază de date pentru starea legăturii schimbând stările de legătură între comutatoarele Layer 3 și apoi folosește algoritmul Scurta cale primară pentru a genera un tabel de rutare bazat pe respectiva bază de date.

Sprijin IPv6 complet

SGS-6341-24P4X oferă funcții de securitate management IPv6 și caracteristici securizate la nivel de întreprindere, cum ar fi autentificarea SSH, ACL, WRR și RADIUS . Aceasta ajută astfel întreprinderile să parcurgă epoca IPv6 cu cea mai mică investiție. În plus, nu este necesar să înlocuiți facilitățile de rețea atunci când este construită rețeaua de margini IPv6 FTTx.

& Nbsp;

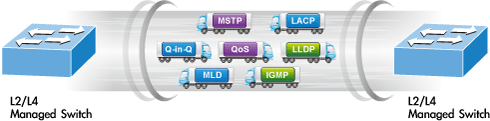

Caracteristici robuste ale stratului 2

SGS-6341-24P4X poate fi programat pentru funcții de bază ale comutării de comutare, cum ar fi configurația vitezei portului, agregarea portului, VLAN, Protocolul Spanning Tree Multiple, WRR, controlul lățimii de bandă și snooping-ul IGMP. Acest switch oferă funcții VLAN, Q-in-Q, VLAN vocale și GVRP cu etichete 802.1Q. Prin sprijinirea agregării porturilor, SGS-6341-24P4X permite operarea unui trunchi de mare viteză combinat cu mai multe porturi. Acesta permite până la 16 grupe pentru trunchiuri, cu maximum 8 porturi pentru fiecare grup.

& Nbsp;

Controlul excelent al stratului 2 până la nivelul 4 al traficului

SGS-6341-24P4X este încărcat cu funcții puternice de gestionare a traficului și WRR pentru a îmbunătăți serviciile oferite de telecomunicații. Funcționalitățile WRR includ clasificatorii de trafic Layer 4 de viteză a firului și limitarea lățimii de bandă, care sunt deosebit de utile pentru unitățile cu mai mulți angajați, pentru unitățile multi-business, Telco sau pentru serviciile de rețea. De asemenea, împuternicește întreprinderile să profite din plin de resursele limitate ale rețelei și garantează cele mai bune rezultate în transmisiile prin VoIP și prin videoconferințe.

Securitate puternică

Modelul SGS-6341-24P4X acceptă în totalitate politicile ACL. Traficul poate fi clasificat după adresele IP sursă / destinație, adresele MAC sursă / destinație, protocoalele IP, TCP / UDP, precedența IP, intervalele de timp și ToS. În plus, pot fi efectuate diverse politici pentru a transmite traficul.

SGS-6341-24P4X oferă de asemenea autentificare de acces bazată pe portul IEEE 802.1x, care poate fi implementată cu RADIUS, pentru a asigura securitatea la nivel de port și pentru a bloca utilizatorii ilegali.

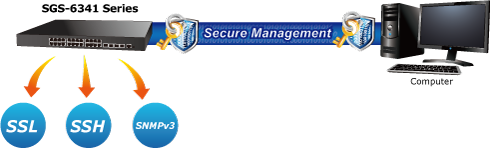

Management eficient și sigur

Pentru o gestionare eficientă, switch-ul SGS-6341-24P4X Gigabit Managed este echipat cu interfețe de administrare console, Web și SNMP. Cu interfața sa de management bazată pe Web, SGS-6341-24P4X oferă o facilitate de gestionare și configurare ușor de utilizat, independentă de platformă. Modelul SGS-6341-24P4X suportă standardul Simple Network Management Protocol (SNMP) și poate fi gestionat

& Nbsp;

Port Ethernet Gigabit Ethernet RJ45 de 24 porturi cu porturi de 24 de porturi sloturi 10GBASE-SR / LR SFP + , compatibile cu SFP 1000BASE-SX / LX / BX

>
Interfață RJ45 pentru consola DB9 pentru gestionarea și configurarea comutării de bază

Compatibil cu IEEE 802.3at Power over Ethernet Plus, PSE
Înapoi compatibil cu IEEE 802.3af Power over Ethernet
Până la 24 de porturi de dispozitive IEEE 802.3af / 802.3at alimentate
PoE
Detectarea automată a dispozitivului alimentat (PD)
Protecția circuitului împiedică interferența între porturi
> Managementul PoE

Stacking IP

Se conectează cu memoria stack prin interfețele Gigabit TP și SFP
Administrare unică a adresei IP, susținând până la 24 de unități stivuite împreună

RIPv1 / v2 RIPng , OSPFv2 / v3 , BGP4 / 4 +

ng oferă pe fiecare mod VLAN de rutare

Protocolul VRRPv1 / v3 pentru implementarea ruterului redundant

>
Caracteristici de trasare multicast

Suportă PIM-SM (Multicast Protocolul Independent Protocol - Sparse Mode) și PIM-SSM (Multicast Protocoale Independent - Sursă Multicast Specifică Sursă)
Suportă DVMRP < v3 și MLD v1 / v2

Caracteristicile stratului 2

Compatibil cu standardele IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
Suportă auto-negociere și semi-duplex / full duplex pentru toate porturile 10BASE-T, 100BASE-TX și 1000BASE-T
Detectarea automată MDI / MDI-X pe fiecare port RJ45

Arhitectura de stocare și avansare de înaltă performanță, controlul furtunii difuzate, detectarea loopback-ului portului
li>
Suportă VLAN

Sprijină agregarea legăturilor

Suportă Protocolul Spanning Tree

Oglindirea portului pentru a monitoriza traficul de intrare sau de ieșire de pe un anumit port (de la multe la mai multe)
Oferă oglindă port (multi-la-1)

8 cozi prioritare pe toate porturile de comutare

Suport pentru Calitatea serviciului prioritate strictă și politici WRR (Round Robin Rounded)

Clasificarea traficului

- IEEE 802.1p CoS / ToS

- DSCP IPv4 / IPv6;
- Port WRR

Politici de prioritate strictă și WRR CoS

Multicast

Suporta IPv4 IGMP snooping v1, v2 și v3; IPv6 MLD v1 și v2 snooping
Suport pentru modul Querier
Suportă registrul VLAN Multicast (MVR)

autentificare acces la rețea IEEE 802.1x

securitate (PVE) sprijinită

- Protocolul GVRP pentru Management VLAN

- VLAN bazat pe protocol

- VLAN bazat pe MAC

- subliniere IP VLAN

Sprijină agregarea legăturilor

- maxim 12 grupuri de trunchi, până la 8 porturi per grup de trunchi

- IEEE 802.3ad LACP (Protocol de control al agregării linkurilor)

- canal Cisco eter (trunchiul static)

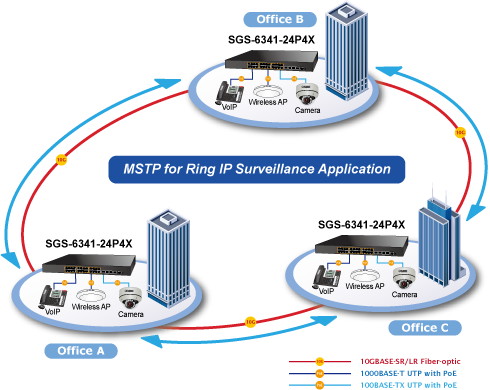

Suportă Protocolul Spanning Tree

- STP, IEEE 802.1D (Clasic Spanning Tree Protocol)

- RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol);
- MSTP, IEEE 802.1s (Protocolul copacilor multipli, copaci de VLAN)

- Sprijină BPDU și protecția rădăcinilor

Oglindirea portului pentru a monitoriza traficul de intrare sau de ieșire de pe un anumit port (de la multe la mai multe)

Oferă oglindă port (multi-la-1)

8 cozi prioritare pe toate porturile de comutare

Suport pentru Calitatea serviciului prioritate strictă și politici WRR (Round Robin Rounded)

Clasificarea traficului

- IEEE 802.1p CoS / ToS

- DSCP IPv4 / IPv6;
- Port WRR

Politici de prioritate strictă și WRR CoS

Multicast

Suporta IPv4 IGMP snooping v1, v2 și v3; IPv6 MLD v1 și v2 snooping
Suport pentru modul Querier
Suportă registrul VLAN Multicast (MVR)

autentificarea accesului la rețea prin port IEEE 802.1x

MAC- autentificare acces la rețea în rețea

Client RADIUS încorporat să coopereze cu serverele RADIUS pentru IPv4 și IPv6

TACACS + autentificarea accesului utilizatorilor autentificare

(ACL)

Lista de control acces bazată pe MAC

Suportă snooping DHCP

Suportă inspecția ARP

împiedică atacurile de falsificare IP

Inspecția dinamică ARP aruncă pachetele ARP cu adresa MAC nevalidă la legarea adresei IP

Gestionare IP pentru IPv4 și IPv6

Interfață de gestionare a switch-urilor

li> - Consola / Telnet Interfață linie de comandă

- gestionarea switch-urilor web

- gestionarea switch-urilor SNMP v1, v2c și v3;
- Acces securizat SSH / SSL

BOOTP și DHCP pentru atribuirea adreselor IP

Încărcarea / descărcarea firmware-ului prin protocol TFTP sau HTTP pentru IPv4 și IPv6

SNTP (Simple Network Time Protocol) li>

Serverul Syslog pentru IPv4 și IPv6

Suportă DDM

Patru grupuri RMON 1, 2, 3, 9 , statistici, alarme și evenimente

Suporta ULDP (Uplink Protection Protocol)

Suportă ULSM (Uplink Protocolul Monitorului de Stat)

Suportă LLDP / LLDP MED

Suportă opțiunea DHCP82, Opțiunea 37/38

Suportă funcția ping, traseu traseu pentru IPv4 și IPv6

Specificații hardware
Versiunea hardware	2
Porturile de cupru	24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
Sloturi SFP / mini-GBIC	4 100/1000BASE-X SFP combo interfaces with Port-21 to Port-24 Supports 100/1000Mbps dual mode and DDM
SFP + sloturi	4 10GBASE-SR/LR SFP+ interface (port-25 to port-28) Compatible with 1000BASE-SX/LX/BX SFP transceiver
Consolă	1 x RJ45-to-RS232 serial port (115200, 8, N, 1)
Schimbarea arhitecturii	Store-and-forward
Comutatorul Fabric	128Gbps/non-blocking
Capacitatea de comutare	95.23Mpps
Tabel de adrese	16K MAC address table with auto learning function
Tampon de date partajat	1.5MB
Controlul debitului	Back pressure for half -duplex IEEE 802.3x pause frame for full -duplex
Jumbo Frame	10KB
LED	System: 　PWR/MGMT/SYS/PoE Ports: 　10/100/1000T RJ45 Port: LNK/ACT and PoE-in-Use 　1/10G SFP+ slot: LNK/ACT
Dimensiuni (L x Î x H)	440 x 320 x 43.6 mm, 1U height
Greutate	4503g
Consumul de energie	15.4 watts/52.51 BT U (System) 401.7 watts/ 1369.8 BT U (System+PoE)
Cerinte de putere	AC 100~240V, 50/60Hz
Putere peste Ethernet
PoE Standard	IEEE 802.3af/802.3at PoE+ PSE
Tip de alimentare PoE	End-span
Putere de ieșire PoE	Per port 53V DC, 30.8 watts (max.)
Alocarea pinilor de putere	1/2(+), 3/6(-)
PoE Power Buget	370 watts (max.)
PoE Ability PD @ 9 wați	24 units
PoE Ability PD @ 15 wați	24 units
PoE Ability PD @ 30 wați	12 units
Funcția de gestionare
Configurarea sistemului	Console, Telnet, SSH, Web browser, SNMP v1, v2c and v3
administrare	Supports both IPv4 and IPv6 addressing Supports the user IP security inspection for IPv4/IPv6 SNMP Supports MIB and TRAP Supports IPv4/IPv6 FTP/TFTP Supports IPv4/IPv6 NTP Supports RMON 1, 2, 3, 9 four groups Supports the RADIUS authentication for IPv4/IPv6 Telnet user name and password Supports IPv4/IPv6 SSH The right configuration for users to adopt RADIUS server’s shell management Supports CLI, console, Telnet Supports SNMP v1, v2c and v3 Supports Security IP safety net management function: avoid unlawful landing at nonrestrictive area Supports Syslog server for IPv4 and IPv6 Supports TACACS+
Funcția stratului 3
Protocolul de rutare	Static routing, RIP, OSPF, BGP and PBR
Tabel de rutare	Total 1K entries (IPv4/IPv6 shared)
Funcția stratului 2
Configurația portului	Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Bandwidth control on each port Port loopback detect
Starea portului	Display each port’s speed duplex mode, link status, flow control status and auto negotiation status
VLAN	802.1Q tagged based VLAN, up to 256 VLAN groups 802.1ad Q-in-Q (VLAN stacking) GVRP for VLAN management Private VLAN Edge (PVE) supported Protocol-based VLAN MAC-based VLAN IP subnet VLAN
Bandwidth Control	TX/RX/Both
Agregarea legăturii	IEEE 802.3ad LACP/static trunk Supports 12 groups with 8 ports per trunk group
QoS	8 priority queues on all switch ports Supports strict priority and Weighted Round Robin (WRR) CoS policies Traffic classification: 　- IEEE 802.1p CoS/ToS 　- IPv4/IPv6 DSCP 　- Port-based WRR
Multicast	IGMP v1/v2/v3 snooping Querier mode support MLD v1/v2 snooping Multicast VLAN Register (MVR)
Lista de control al accesului	Supports Standard and Expanded ACL IP-based ACL/MAC-based ACL Time-based ACL Up to 512 entries
Bandwidth Control	At least 64Kbps step
Securitate	Supports MAC + port binding IPv4/IPv6 + MAC + port binding IPv4/IPv6 + port binding Supports MAC filter ARP scanning prevention
Autentificare	IEEE 802.1x port-based network access control AAA authentication: TACACS+ and IPv4/IPv6 over RADIUS
SNMP MIB	RFC 1213 MIB-II RFC 1215 Internet Engineering Task Force RFC 1271 RMON RFC 1354 IP-Forwarding MIB RFC 1493 Bridge MIB RFC 1643 Ether-like MIB RFC 1907 SNMP v2 RFC 2011 IP/ICMP MIB RFC 2012 TCP MIB RFC 2013 UDP MIB RFC 2096 IP forward MIB RFC 2233 if MIB RFC 2452 TCP6 MIB RFC 2454 UDP6 MIB RFC 2465 IPv6 MIB RFC 2466 ICMP6 MIB RFC 2573 SNMP v3 notify RFC 2574 SNMP v3 vacm RFC 2674 Bridge MIB Extensions (IEEE 802.1Q MIB) RFC 2674 Bridge MIB Extensions (IEEE 802.1P MIB)
Conformitate standard
Respectarea reglementărilor	FCC Part 15 Class A, CE
Respectarea standardelor	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z Gigabit 1000BASE-SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X port authentication network control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet PLUS RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2 RFC 2328 OSPF v2 RFC 1058 RIP v1 RFC 2453 RIP v2
Mediu inconjurator
De operare	Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 90% (non-condensing)
Depozitare	Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 90% (non-condensing)
