Rețea foarte flexibilă și la distanță administrabilă cu fibră optică pentru FTTx, ISP MAN / LAN, Enterprise și campus

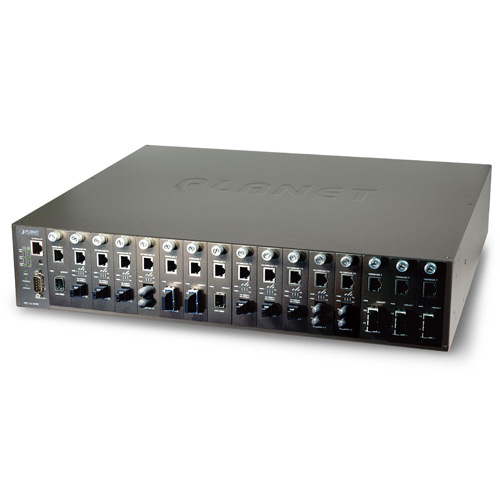

Pentru o funcționalitate avansată cu fibră optică și o soluție eficientă din punct de vedere al costurilor, PLANET lansează noua serie de șasiuri Managed Media Converter - MC-1610MR / MC-1610MR48 care oferă 16 sloturi pentru convertoare de media și un sistem de management într-un șasiu de 19 ". Seria MC-1610MR este proiectată pentru aplicații FTTx de către ISP-i, telecomunicații, campusuri și întreprinderi.

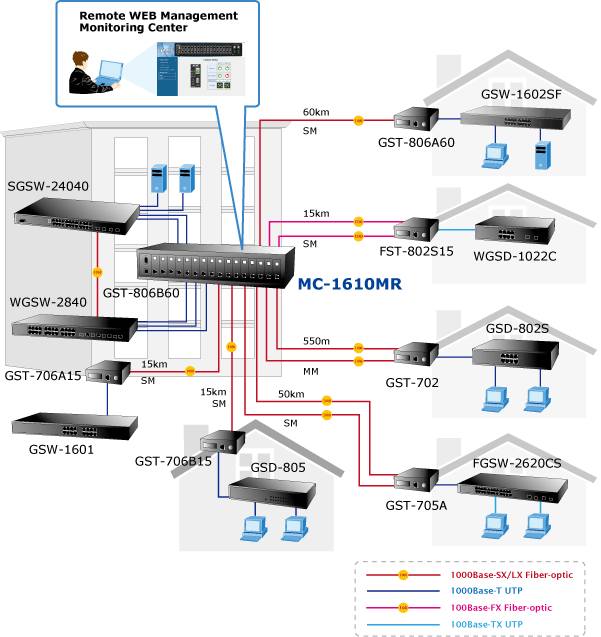

Seria MC-1610MR vă ajută să construiți cu ușurință instalarea FTTx și să satisfacăți perfect cerințele diverse. Cele 16 sloturi pot fi aplicate cu flexibilitate cu PLANET Fast / Gigabit Ethernet Smart Media Converter (seria FST-8 / GST-7 / GST-8) pentru a construi soluții de rețea de FTTH (Fiber to Home), FTTB sau FTTC (Fiber to the Curb) pentru ISP-uri, întreprinderi și campusuri. Seria MC-1610MR este o soluție fiabilă și eficientă pentru aplicațiile de rețea în care distanța și bugetul de instalare sunt foarte preocupate.
Managementul centralizat diversificat
Funcția de gestionare furnizată de seria MC-1610MR permite administratorilor de rețea să monitorizeze starea conexiunii Media Converter și să configureze convertorul de la distanță prin intermediul browserului Web sau local prin intermediul unui port de consola RS-232. Prin interfața de gestionare, întreaga stare a convertoarelor, cum ar fi legătura on / off sau statisticile portului, va fi clar demonstrată și monitorizată. Seria MC-1610MR este idealăal aplicațiilor pentru telecomunicații și corporații, unde un număr de legături de fibre trebuie gestionate și controlate dintr-o locație centrală.
Design Extrem de fiabil pentru a asigura funcționarea continuă
Puterea redundantă - Seria MC-1610MR acceptă Sistemul redundant de alimentare cu racordare la cald (RPS) pentru a asigura funcționarea continuă . MC-1610MR este echipat cu o sursă de alimentare de 100 ~ 240V AC și MC-1610MR48 este echipat cu o unitate de alimentare DC -48V pe pachetul standard. Pentru a spori fiabilitatea, atât MC-1610MR, cât și MC-1610MR48 oferă un slot pentru unitatea de rezervă pentru o sursă de alimentare alternativă de 100 ~ 240V AC sau DC -48V redundantă. Sistemele de alimentare continuă sunt concepute special pentru a face față cerințelor echipamentelor de înaltă tehnologie care necesită cea mai mare integritate a puterii disponibile. De asemenea, sursa de alimentare de 48 V cc implementată transformă Șasiul convertorului de serii MC-1610MR ca dispozitiv de nivel telecom, care poate fi localizat în camera electronică.
Legătură redundantă cu fibră optică - Capacitatea de back-up redundanță și toleranța la eroare a link-ului poate fi îmbunătățită considerabil pentru a garanta stabilitatea rețelei. Legătura redundantă este concepută pentru rețele critice care necesită ca fibrele sau legăturile de cupru să se recupereze rapid automat, cum ar fi ISP-urile, telecomunicațiile, spitalele, băncile și întreprinderile. Dacă link-ul convertorului master este în jos, acesta trimite pachetul către portul convertorului slave al perechii de copii de rezervă.
Monitorizarea temperaturii și a FAN - Șasiul convertorului media gestionat este echipat cu senzor de temperatură și ventilatoare de răcire pentru a asigura funcționarea fiabilă. Ori de câte ori este detectată temperatura anormală sau ventilatorul de răcire se oprește, șasiul convertorului media gestionat va afișa informații legate de interfața de administrare Web. Prin urmare, ajută administratorul să gestioneze eficient operațiunea de conversie media.
Flexibilitate și extensie
Șasiul convertorului de serii MC-1610MR permite conectarea a până la șaisprezece convertoare Ethernet Smart Fast / Gigabit PLANET într-un singur șasiu. Cu o sursă de alimentare independentă pentru fiecare slot din seria MC-1610MR, orice convertizor poate fi schimbat la cald fără a provoca întreruperea altor convertoare. Fiecare șanț al șasiului Media Converter poate fi populat cu convertoarele Smart Media PLANET. Seria PLANET FST și seria GST Smart Media Converters asigură conversia media între modelul optic FX, SX și LX pentru distanța de la 220m până la 120km de kilometri. Flexibilitatea permite seriei MC-1610MR să furnizeze o soluție scalabilă eficientă și eficientă din punct de vedere al costurilor chiar și atunci când scala rețelei crește. | | |

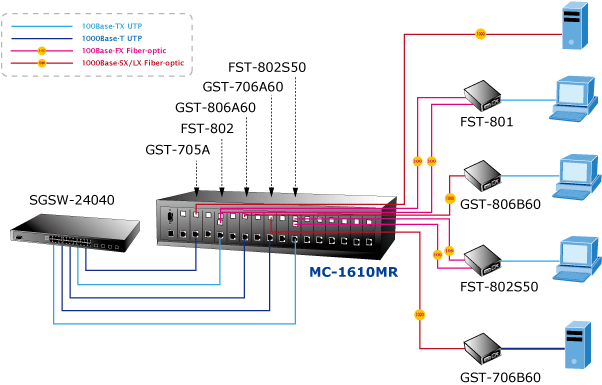

Managementul convertorului media centralizat
PLANET MC-1610MR / MC-1600R48 oferă tehnologii avansate de conversie media oferite pentru a satisface cererea de creștere și extindere a rețelei actuale. Șasiul convertorului media gestionat permite instalarea a până la șaisprezece convertoare media Smart Ethernet Fast / Gigabit Ethernet PLANET FST-8 / GST-7 / GST-8 cu diverse opțiuni de conectare tip fibră pentru a satisface diferite aplicații de rețea. Este foarte flexibil pentru seria de convertoare media FST-8 / GST-7 / GST-8 instalată în seria MC-1610MR pentru gestionarea centralizată a conversiei media. Sistemul opțional redundant de alimentare asigură o funcționare fiabilă non-stop.
| | | | | | | Seria MC-1610MR este proiectată cu un slot suprapus și oferă o funcție de legătură redundantă pentru a evita scăderea întregii rețele. Șasiul convertorului media PLANET gestionat cu servere FST-8 / GST-7 Seria GST-8 Fast / Gigabit Ethernet Smart Media este o soluție ideală pentru construirea unei soluții de rețea fiabile de FTTC (Fiber to the Curb) și FTTB (Fiber to the Building) pentru ISP-uri, campusuri și întreprinderi. | | | | | |
Hardware
• Instalare de șasiu de 19 "cu rafturi de înaltă calitate
• Suportă până la șaisprezece convertoare media modulare slide-in
• Suportă seria PLANET Fast Ethernet și Gigabit Ethernet Smart Media Converter -
FST-80x și GST-70x / GST-80x
• Două sloturi de alimentare la panoul din spate pentru suport redundant de energie cu opțiuni de 100 ~ 240V
AC sau 48V DC
• Izolarea electrică a bayului asigură ca fiecare compartiment să fie izolat electric unul de celălalt
• Instalare de până la două ventilatoare pentru creșterea debitului de aer pentru răcirea sistemului
• Un port de 10 / 100Mbps Fast Ethernet și un port RS-232 pentru administrare
• Suportă Auto-MDI / MDI-X pentru portul 10 / 100Base-TX
• Indicatori LED pentru sistemul, puterea și starea ventilatorului
• Standardele EMI sunt conforme cu FCC, CE clasa A
Managementul sistemului
• Configurabil prin console, Web și SNMP
• Oferă starea SNMP a convertoarelor cu funcții de captare pentru orice șasiu și
conectivitate
• Protocolul simplu de gestionare a rețelei
-SNMP v1, v2c
-CPMP Trap
-MIB public
-MIB privat
• Client NTP (setarea zonei de timp)
• Syslog de la distanță și jurnalul de sistem local
• Client DHCP și Client DNS
• Temperatura detectează afișarea și alarma
• Actualizarea firmware-ului Web
• Controlul sesiunii de conectare a contului de gestionare
• PLANET Smart Discovery Utility pentru gestionarea implementării
Managementul convertorului
• Oferă o conexiune media / conexiune de viteză pentru fiecare modul
• Înapoi redundant (Media Converter L | | |
| Specificații hardware |
| Dimensiune (L x Î x H) |
440 x 350 x 88 mm, 2U |
| Slot |
16 open Slot ( 15 x 80 x 26mm, W x D x H)
2 power slots (one fixed, one vacant )
|
| Greutate |
7kg |
| Puterea necesară |
MC-1610MR
100-240V AC, 1A, 50-60Hz
MC-1610MR48
DC -48V , 2A,
Range: -40V ~ -60V
|
| Puterea de ieșire |
5V DC per slot, 2A maximum |
| Consumul de energie |
MC-1610MR
10 Watts / 34BTU (1 x power supply, not include converters)
46.9 Watts / 160 BTU (Full loading)
MC-1610MR48
5.3 Watts / 18BTU (1 x power supply, not include converters)
96 Watts / 327 BTU ( Full loading)
|
| Funcționați cu mediul |
0~50 Degree C, 5~90%RH |
| Mediul de stocare |
-20~70 Degree C, 5~90%RH |
| emisie |
FCC Class A, CE mark |
| Interfața de management |
| Standarde |
IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3x Flow control |
| Interfață fixă |
10/100Base-TX port x1, RS-232 console port x1, Reset button x1 |
| Viteză |
Ethernet: 10/20Mbps for half / full-duplex, Fast Ethernet: 100/200Mbps for half / full-duplex |
| Indicator cu LED |
System: MGM, Console, LNK/ACT, PWR ON x2, PWR FAIL x2, FAN FAIL x2 |
| administrare |
Console, Web, SNMP v1/v2c |
| SNMP Trap |
Cold Start, MC copper link up/down, MC fiber link up/down. |
