Rată de date VDSL2 de înaltă performanță pe liniile telefonice existente
PLANET VC-820M este un comutator Comutare cu 2 Gigabit TP / SFP b> interfețe. Comutatorul VDSL2 CO este perfect conceput pentru aplicațiile de rețea ale comunităților, furnizorilor de servicii de rețea, SI-urilor, furnizorilor de supraveghere IP etc. Se bazează pe două tehnologii de bază de rețea, Ethernet și VDSL2 (Digital Subscriber Line 2 ). Lucrată cu seria PLANET VC-23x de VDSL2 CPE (Echipamente pentru clienți), VC-820M oferă viteza absolută de transmisie a datelor pe liniile telefonice existente din cupru, oferind o soluție ideală pentru conectivitatea ultimului mile.
Fiecare interfață VDSL2 a VC-820M oferă două porturi de telefon pentru cupru, unul pentru conexiunea VDSL2 și celălalt pentru conexiune POTS (serviciu simplu de telefon simplu). Pentru a partaja linia telefonică existentă cu POTS, VC-820M are un splitter POTS încorporat care ajută transmisia vocii peste datele telefonice și de rețea să fie transmise prin același fir, fără a fi întreruptă. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Conectivitate extrem de solicitantă pentru ISP-uri / dispozitive cu redare triplă

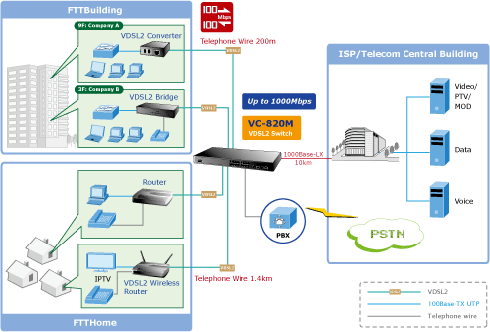

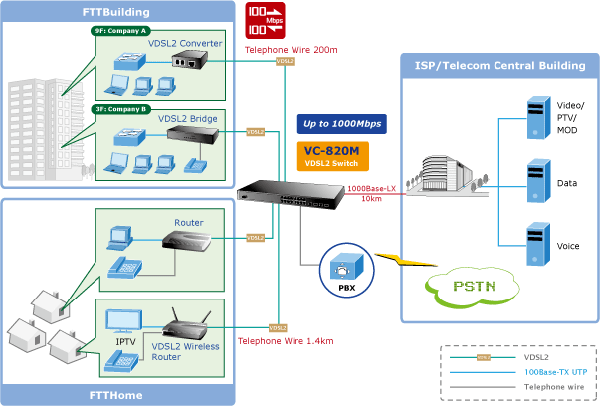

Pe măsură ce cererea de conexiuni de bandă largă la domiciliu crește, tehnologia VDSL2 este următorul suport pentru a sprijini integrarea serviciilor de acasă și oferă o viteză semnificativă de transmisie mai rapidă decât cea a modemului de cablu curent și a tehnologiei ADSL. VC-820M aplică EoVDSL (Ethernet pe VDSL) pentru a oferi o capacitate de descărcare de până la 100Mbps și face ca următoarele servicii multimedia să devină mai eficiente în rețeaua locală:
■ IPTV / HDTV
■ VoD (video la cerere)
■ Voice over IP
■ Videoconferință / Telefon video
■ Jocuri on-line
■ Radio pe Internet / Muzică on-line
■ Educație la distanță
VC-820M oferă o lățime de bandă excelentă pentru a satisface cerințele dispozitivelor triple play pentru divertisment la domiciliu și comunicații. | | | | & Nbsp; | | | Caracteristici QoS pentru a asigura cea mai bună performanță
Comutatorul VDSL2 conține caracteristici robuste QoS, cum ar fi prioritatea pe bază de porturi, prioritatea 802.1p și IP ToS / DSCP, pentru a asigura cea mai bună performanță a transmisiilor de voce și video, permițând astfel întreprinderilor să profite din plin de resursele limitate ale rețelei./>
Rată de date VDSL2 selectabilă pentru diferențierea serviciului
Prin interfața de gestionare, administratorul poate controla viteza de transmisie a datelor pentru fiecare interfață VDSL2. Telecomunicațiile și ISP-urile pot actualiza și downgrade serviciul de lățime de bandă imediat și la distanță, pe diferite cerințe
Management eficient
Pentru a extinde ulterior rețeaua actuală, PLANET VC-820M oferă interfețe de linie de comandă consolă și Telnet și Web avansate și < b> interfețe de management. Cu interfața integrată de administrare bazată pe Web, comutatorul VDSL2 oferă o facilitate de gestionare și configurare ușor de utilizat, independentă de platformă. Comutatorul VDSL2 acceptă standard Simple Network Management Protocol (SNMP) și poate fi monitorizat prin orice software de management bazat pe standarde. Pentru gestionarea bazată pe text, comutatorul VDSL2 poate fi accesat și prin Telnet și portul consolei. În plus, comutatorul VDSL2 oferă o administrare securizată, de la distanță, prin intermediul conexiunii Secure Socket Layer (SSL), care criptează conținutul de pachete în fiecare sesiune. Caracteristicile de mai sus oferă o modalitate eficientă de a gestiona dispozitivele de pe internet | | | | & Nbsp; | | | Caracteristici robuste ale stratului 2
Pentru o gestionare eficientă, prin interfața Web, VC-820M poate fi programat pentru funcții de bază de comutare a comutării, cum ar fi configurația vitezei portului, conexiunea agregare legătură , VLAN IEEE 802.1Q Q-in-Q VLAN, oglindirea porturilor, Tree Spanning Rapid și securitatea ACL. În plus, firmware-ul include caracteristici avansate precum IGMP snooping , QoS (Quality of Service), furtuna de difuzare și controlul lățimii de bandă pentru a spori gradul de utilizare a lățimii de bandă.
Securitate avansată
Comutatorul VDSL2 oferă o listă cuprinzătoare de control al accesului Layer 2, Layer 3 și Layer 4 ( ACL ) pentru a filtra traficul nedorit. Mecanismele sale de protecție cuprind RADIUS și 802.1X autentificarea utilizatorilor și a dispozitivelor. În plus, comutatorul VDSL2 oferă filtru MAC, MAC static, legare IP / MAC și Port Security pentru a impune politicile de securitate la margine. Administratorii pot construi acum rețele de corporații foarte securizate, cu mult mai puțin timp și efort decât înainte. | | |

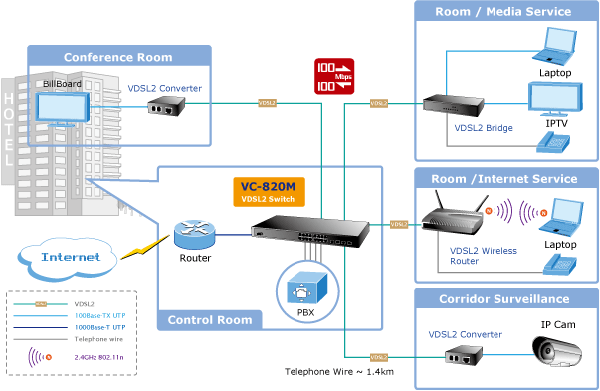

MTU / MDU / Ospitalitate Soluție
Serviciile IPTV, VoD și de difuzare a mesajelor digitale sunt tendințele la nivel mondial, iar tot mai mulți furnizori de servicii au modernizat treptat dispozitivele de la sistemul analogic la cel digital. PLANET VC-820M Comutatorul VDSL2 CO și VC-23x VDSL2 CPE sunt cele mai bune soluții pentru a furniza rapid servicii de rețea rentabile și de mare viteză prin utilizarea infrastructurii telefonice existente. Instalarea rețelei IP este simplă și nu necesită cabluri noi. Cu o lățime de bandă suficientă, VC-820M cu o capacitate simetrică de până la 100 / 100Mbps permite efectuarea de servicii multimedia pe Internet local, cum ar fi VoD (Voice over IP), Voice over IP, telefon video, IPTV, pe, mai eficient. Acest tip de infrastructură va reduce la minimum povara pe Internet. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Ultimul mile al implementării FTTx
VC-820M oferă o rată simetrică de date de până la 100 / 100Mbps în decurs de 300m și în conexiuni cu rază lungă de acțiune, unde performanța rețelei telefonice omniprezente poate fi îmbunătățită în cele din urmă. Cu cele două interfețe mini-GBIC 1000BASE-SX / LX SFP (Small Form Factor Pluggable) încorporate, distanța parcursă de VC-820M poate fi extinsă de la 550 de metri (fibre multi-mode) la 10/50/70 / 120 kilometri (fibră unică). Diferitele distanțe dintre transmițătoarele SFP și Bidi (WDM) sunt opționale pentru clienți. Caracteristica de suport pe distanțe lungi face ca VC-820M să fie o soluție excelentă pentru aplicațiile FTTx (Fiber to Building, Fiber to Campus sau Fiber to Home). Acesta susține VDSL2 cu o lățime de bandă deasupra rețelelor telefonice existente în "ultimul mile" de la nodurile fibrelor furnizorilor ISP, telecomunicațiilor și furnizorilor de servicii la clădirile și casele clienților. | | | | & Nbsp; | | | | | |
VDSL2 conectori VDSL b> conectare - Conectori POTS
- 8 x RJ11 pentru fiecare port VDSL
- Funcția de viteză automată pentru legătura VDSL2 (în funcție de distanța și calitatea cablurilor)
Interfață Ethernet - 2 interfețe combo comune Gigabit TP și SFP
- / Detectare MDI-X pe portul Gigabit RJ45
Caracteristici VDSL2 - T G.993.2 Cod VDSL standard VDSL2
- DMT (Discrete Multi-Tone)
- Până la 100 / 100Mbps Rata de date simetrica
- Distanta cablurilor de cupru de pana la 1km
- Rata selectata de date target si marja SNR target
-
- Suportă controlul ratei în aval / în amonte pe fiecare port
Caracteristicile Layer 2 - Performanța arhitecturii Store-and-Forward și filtrarea runt / CRC elimină pachetele eronate pentru a optimiza lățimea de bandă a rețelei
- VLAN
- VLAN bazat pe tag-uri IEEE 802.1Q - VLAN Port-based - Q-in-Q tunelare (VLAN stivuire) - GVRP pentru managementul dinamic VLAN - Private muchie VLAN (PVE / Port protejat) Link Aggregation - IEEE 802.3ad LACP (Link Aggregation control protocol) - Cisco eter-canal (trunchi static) Spanning tree protocol - STP, IEEE 802.1D - MSTP, IEEE 802.1s port mirroring pentru a monitoriza traficul de intrare sau de ieșire pe un port particular
4 cozi prioritare pe toate porturile de switch Clasificarea traficului: - Prioritate pe bază de porturi Prioritate strictă și Robin rotunjit ponderat ( WRR) Politicile CoS
Multicast - Suportă IGMP snooping v1 și v2
li>
IEEE 802.1X protocolul de control al accesului la rețea bazat pe porturi Utilizatorii RADIUS Security autentificare acces L2 / L3 / L4 Lista de control al accesului (ACL) Filtru MAC și sursă IP-MAC / port-binding intrările de adrese filtrarea
Gestionare - Interfață de gestionare a comutării
- - gestionarea comutării web
- - gestionarea comutării SNMP v1, v2c, v3
- - gestionarea comutării SSL
- >
- Protocolul de descoperire a stratului de legătură (LLDP) pentru o gestionare ușoară a rețelei
- Opțiunea DHCP82 și releu DHCP
- Client TIFTP încorporat < > Actualizarea firmware-ului prin TFTP sau HTTP
- Configurarea încărcării / descărcării prin TFTP sau HTTP
- 4 grupuri RMON 1, 2, 3, 9 (istoric, / li>
- Interfață consola RJ45 pentru gestionarea și configurarea comutării de bază
- ul>
| | |
| Specificații hardware |
| Versiunea hardware |
2.0 |
| VDSL Interface |
8 VDSL2 RJ11 interfaces
8 POTS RJ11 interfaces |
| Porturile de cupru |
2 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Sloturi SFP / mini-GBIC |
2 1000BASE-X SFP interfaces, shared with Port-9 and Port-10 |
| Consolă |
1 RS232-to-RJ45 serial port (115200, 8, N, 1) |
| Supresor de tensiune tranzitorie |
IEC 61000-4-2 (ESD): ±15kV (air), ±8kV (contact)
IEC 61000-4-4 (EFT): 40A (5/50ns)
IEC 61000-4-5 (Lightning): 24A (8/20μs) |
| Schimbarea arhitecturii |
Store-and-Forward |
| Comutatorul Fabric |
5.6Gbps/non-blocking |
| Capacitatea de comutare |
4.16Mpps @64 bytes |
| Tabel de adrese |
8K entries |
| Tampon de date partajat |
256K bytes |
| Dimensiunea maximă a cadrului |
9K bytes |
| Controlul debitului |
Back pressure for half-duplex
IEEE 802.3x pause frame for full-duplex |
| LED |
VDSL2, PWR, SYS, LNK/ACT, 1000 |
| Butonul de resetare |
< 5 sec: System reboot
> 10 sec: Factory default |
| Dimensiuni (L x Î x H) |
404 x 174 x 44.5 mm, 1U height |
| Greutate |
2.4 kg |
| Cerinte de putere |
100~240V AC, 50-60 Hz |
| Consum de energie / dizolvare |
36 watts (max.)/112.8 BTU/hr |
| VDSL2 |
| VDSL2 Standard |
Complies with ITU-T G.993.1 and G.993.2.
Supports provisioning the VDSL optional band (25K to 138K Hz) usage |
| Planul benzilor |
Selectable band plan for each VDSL line on a per port basis
Band Plan A:
- Profile 998, Annex A of G.993.1; optimized for symmetric services
Band Plan B:
- Profile 997, Annex B of G.993.1; optimized for asymmetric services |
| Profil |
Selectable spectrum profile of 8a/b/c/d, 12a/b, 17a, and 30a for frequency bands (Annex A, B and C) defined in G.993.2 |
| Codare |
VDSL-DMT |
| VDSL2 Caracteristici |
Selectable rate limit control
Selectable target SNR (Signal to Noise Ratio) mode
POTS voices passthrough |
| Funcția stratului 2 |
| Interfața de management |
Console, Telnet, Web browser, SSL, SNMP v1, v2c, v3 |
| Configurația portului Gigabit |
Port disable/enable
Auto-negotiation
10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable |
| Starea portului Gigabit |
Display each port’s speed duplex mode, link status and flow control status
Auto-negotiation status, trunk status |
| Port Mirroring |
TX/RX/both
1 to 1 monitor |
| Bandwidth Control |
Ingress/Egress rate limit control
Gigabit Port:
• Allow to configure per 128Kbps
VDSL2 Port:
• Allow to configure per 5Mbps |
| VLAN |
IEEE 802.1Q tag-based VLAN, up to 256 VLANs groups, out of 4094 VLAN IDs
Port-based VLAN
GVRP, up to 128 dynamic VLAN groups
Q-in-Q tunneling
Private VLAN Edge (PVE/Protected port) with two protected port groups |
| Agregarea legăturii |
Static port trunk
IEEE 802.3ad LACP (Link Aggregation Control Protocol)
Supports 13 groups with 8 ports per trunk |
| QoS |
4 priority queue
Traffic classification based on
- Port priority
- 802.1p priority
- DSCP/TOS field in IP Packet
VoIP QoS by application protocol no. |
| IGMP Snooping |
IGMP (v1, v2) Snooping, up to 256 multicast groups |
| Lista de control al accesului |
IP-based Layer 3/Layer 4 ACL
Up to 220 ACL rule entries |
| Securitate |
Port Security (Disable per port of MAC address learning)
Static MAC, MAC filter, IP/MAC binding |
| SNMP MIB |
RFC 1213 MIB-II
RFC 2863 Interface MIB
RFC 2665 EtherLike MIB
RFC 1493 Bridge MIB
RFC 2819 RMON MIB (Group 1, 2, 3,9) |
| Conformitatea standardelor |
| Respectarea reglementărilor |
FCC Part 15 Class B, CE, VCCI |
| Respectarea standardelor |
IEEE 802.3: 10BASE-T
IEEE 802.3u: 100BASE-TX
IEEE 802.3z: 1000BASE- SX/LX
IEEE 802.3ab: 1000BASE-T
IEEE 802.3x: Flow control and back pressure
IEEE 802.3ad: Port trunk with LACP
IEEE 802.1D: Spanning Tree Protocol
IEEE 802.1w: Rapid Spanning Tree Protocol
IEEE 802.1p: Class of Service
IEEE 802.1Q: VLAN Tagging
IEEE 802.1x: Port Authentication Network Control
ITU-T:
G.993.1 (VDSL)
G.997.1
G.993.2 VDSL2
RFC 768: UDP
RFC 793: TFTP
RFC 791: IP
RFC 792: ICMP
RFC 2068: HTTP
RFC 1112: IGMP v1
RFC 2236: IGMP v2 |
| cabluri |
• VDSL2: twisted-pair telephone wires (AWG24 or better) up to 1km
• 10/100BASE-TX: 2-pair UTP Cat.5, up to 100m (328ft)
• 1000BASE-T: 4-pair UTP Cat.5E, up to 100m
• 1000BASE-SX: 50/125µm and 62.5/125µm fiber-optic cable, up to 550m
• 1000BASE-LX: 9/125µm fiber optic cable, up to 10km 50/125µm and
62.5/125µm fiber-optic cable, up to 550m |
| Mediu inconjurator |
| De operare |
Temperature: -10 ~ 50 degrees C
Relative Humidity: 10~ 90% (non-condensing) |
| Depozitare |
Temperature: -20 ~ 70 degrees C
Relative Humidity: 10~ 90% (non-condensing) |
