Performanța nu este afectată de condițiile industriale
PLANET IGS-5227-6T Întrerupătorul Ethernet Industrial Managed vine cu un caz industrial IP67, cu 10 porturi 10/100/1000 și cu static Layer 3 routing , oferind un nivel ridicat de imunitate împotriva interferențelor electromagnetice și supratensiuni electrice grele, care se găsesc de obicei pe podelele instalațiilor sau în dulapurile de control al traficului. IGS-5227-6T poate fi montat cu ușurință pe o șină DIN sau pe un perete care ocupă mai puțin spațiu. Acesta oferă o soluție de rețea rapidă, sigură, rentabilă și performantă pentru a supraveghea securitatea IP pentru întreprinderile mici și întreprinderi. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Conector Ethernet RJ45 impermeabil și rezistent la praf și conector ecranat

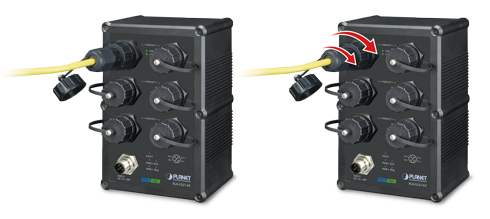

Modelul IGS-5227-6T este echipat cu un conector RJ45 cu auto-negociere de 10 porturi și 10 porturi, cu 6 porturi. Aceste prize RJ45 ecranate pot face cablul general UTP rezistent la apă și praf. Atunci când este conectat la conectorul RJ45 rezistent la apă și praf, acesta asigură o conexiune strânsă și puternică și vine cu un grad de protecție industrial de IP67 capabil să reziste umidității, murdăriei, prafului, șocurilor, vibrațiilor, căldurii și frigului. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Proiectat în mediu ecologic
IGS-5227-6T este capabil să se protejeze de praf și apă și să funcționeze în intervalul de temperaturi de la -40 la 75 grade C . Toate aceste caracteristici asigură cel mai înalt nivel de fiabilitate pentru aplicațiile critice în orice mediu dificil. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Intrare duală de alimentare pentru sistemul de rețea cu disponibilitate ridicată
IGS-5227-6T dispune de un sistem dual puternic de intrare ( Dual 9 ~ 48V DC, 24V AC ) încorporat în rețeaua de automatizare a clientului pentru a spori fiabilitatea sistemului și timpul de funcționare. De exemplu, în cazul în care DC Power 1 nu funcționează, funcția de întrerupere a funcționării hardware va fi activată automat pentru a menține alimentarea IGS-5227-6T prin DC Power 2 alternativ, fără pierderi de funcționare.

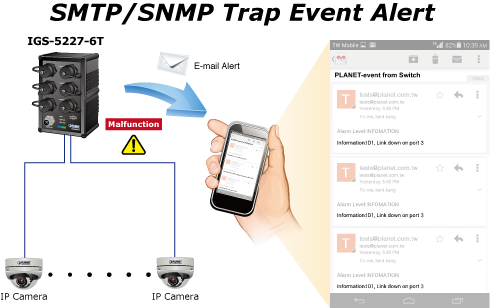

Alertă eveniment de trasare SMTP / SNMP
Deși majoritatea software-urilor NVR sau de gestionare a camerelor oferă funcții de alertă prin e-mail SMTP, IGS-5227-6T oferă în plus funcția de avertizare a evenimentelor pentru a ajuta la diagnosticarea dispozitivului anormal datorită faptului că există sau nu o întrerupere a conexiunii la rețea sau o pierdere a puterii. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Cu recuperare rapidă pentru aplicații critice de rețea

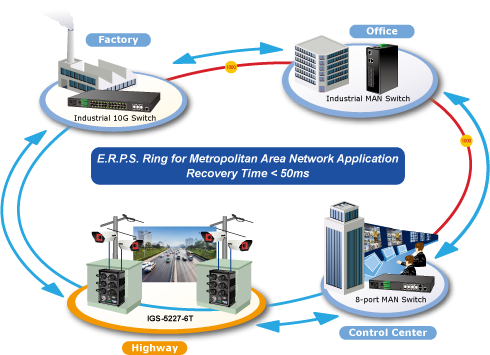

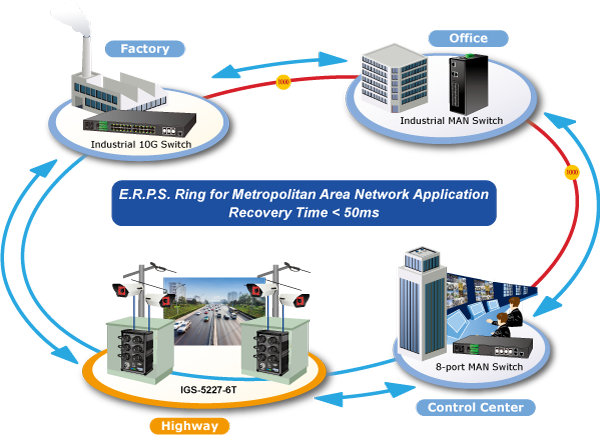

IGS-5227-6T suportă tehnologia inelului redundant și oferă o capacitate puternică și rapidă de auto-recuperare pentru a preveni întreruperile și intruziunile externe. Acesta include tehnologia avansată ITU-T G.8032 ERPS ( Ethernet Ring Protection Switching ), Spanning Tree Protocol (802.1s MSTP) și sistemul redundant de alimentare în automatizarea industrială a clientului pentru a spori fiabilitatea sistemului și a duratei de funcționare în medii dificile din fabrică. Intr-o anumita retea Ring Ring, timpul de recuperare al link-ului de date este de 20ms. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Dual Stack IPv6 / IPv4
Sprijinind atât protocoalele IPv6 cât și cele IPv4, IGS-5227-6T ajută centrele de date, campusurile, telecomunicațiile și multe altele să experimenteze epoca IPv6 cu cea mai mică investiție, deoarece facilitățile sale de rețea nu trebuie înlocuite sau revizuite dacă rețeaua de margini IPv6 FTTx este setată up.
Rută de strat 3 IPv4 și IPv6 VLAN pentru o gestionare sigură și flexibilă
IGS-5227-6T nu numai că oferă performanțe de transmisie foarte ridicate și tehnologii Layer 2 și Layer 4 excelente, dar și funcția de rutare VLAN Layer 3 IPv4 / IPv6, care permite trecerea peste diferite VLAN-uri și adrese IP diferite, în scopul de a avea foarte sigur, ușor de gestionat și simplu de rețea

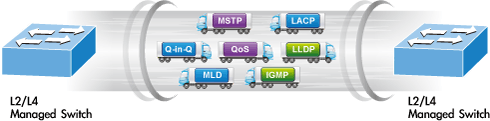

Caracteristici robuste ale stratului 2
IGS-5227-6T poate fi programat pentru funcții avansate de gestionare a comutării, cum ar fi agregarea dinamică a portului, Q-in-Q VLAN , VLAN privat, Protocolul copilariei multiple MSTP ), Layer 2 to Layer 4 QoS, controlul lățimii de bandă și IGMP / MLD Snooping . Prin intermediul agregării legăturilor de porturi de sprijin, IGS-5227-6T permite funcționarea unui trunchi de mare viteză pentru a se combina cu mai multe porturi de fibre și susține și funcționarea defectuoasă. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Securitate puternică
Switchul oferă o listă globală Layer 2 to Layer 4 Control Access ( ACL ) pentru a asigura securitatea la margine. Acesta poate fi utilizat pentru a restricționa accesul la rețea prin negarea pachetelor bazate pe adresa IP sursă și destinație, porturile TCP / UDP sau aplicațiile de rețea tipice definite. Mecanismul său de protecție include, de asemenea, utilizator 802.1X Port-based și MAC și autentificarea dispozitivului. Cu ajutorul funcției private VLAN , comunicarea între porturile margine poate fi împiedicată pentru a asigura confidențialitatea utilizatorilor. IGS-5227-6T oferă, de asemenea, funcții Sincronizare DHCP , Protecție IP sursă și Funcție de inspecție dinamică ARP pentru a împiedica atacarea IP de la atac și a elimina pachetele ARP cu adresa MAC nevalidă. Administratorii de rețea pot acum să construiască rețele corporative foarte sigure, cu mult mai puțin timp și efort decât înainte
| | | | & Nbsp; | | | Controlul excelent al traficului
IGS-5227-6T este încărcat cu funcții puternice de gestionare a traficului și caracteristici QoS pentru a îmbunătăți serviciile de conexiune de către telecomunicații și ISP-uri. Caracteristicile QoS includ clasificatorii de trafic Layer 4 de viteză prin fir și limita de lățime de bandă, care sunt deosebit de utile pentru unitățile cu mai mulți locatari, unitățile multi-business, aplicațiile Telco și furnizorii de servicii de rețea. De asemenea, permite mediul industrial să beneficieze pe deplin de resursele limitate ale rețelei și garantează cea mai bună performanță în transmisiile VoIP și video-conferințe. | | |

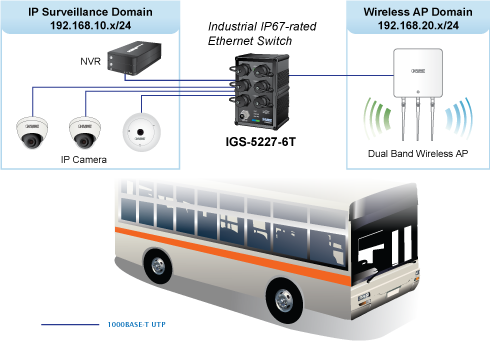

Soluție de rețele de înaltă disponibilitate pentru sistemul de supraveghere
Comutatorul are capacitatea de a se recupera rapid în cazul în care există întreruperi sau instrucțiuni externe. Pe măsură ce se utilizează ITU-T G.8032 ERPS, fiabilitatea și durata de funcționare a rețelei pot fi sporite. Astfel, IGS-5227-6T, cu conexiunea redundantă și lățimea de bandă ridicată, este ideală pentru construirea unei infrastructuri de supraveghere pe bază de IP în transportul public.
| | | | & Nbsp; | | | | | | | & Nbsp; | | | Routing static VLAN Layer 2+
Cu protocoalele de rutare robuste Layer 3, IGS-5227-6T asigură o rutare fidelă între VLAN-uri și segmente de rețea. Protocoalele de rutare pot fi aplicate prin interfața VLAN cu până la 32 intrări de rutare. IGS-5227-6T, cu siguranță o soluție ideală pentru industrii, oferă o mai mare securitate, control și conservare a lățimii de bandă și uplink de mare viteză. | | | | & Nbsp; | | | | | |
100 1000BASE-T , rezistente la apă și praf RJ45 cupru
Conformitate hardware - Carcasă din aluminiu clasificată la IP67
- >
- - 9 la 48V DC, putere redundantă cu funcție de protecție inversă a polarității
- - Rezolvarea unei erori de alimentare catastrofală pe o singură sursă de alimentare
- - Toleranța și rezistența la defecțiuni
- mount design
- Suportă protecție Ethernet ESD de 6000V DC
- -40 la 75 ° C temperatura de funcționare
Caracteristici de rutare a stratului 3 - >
Caracteristicile Layer 2 - Previne pierderea pachetului cu presiune de întoarcere (jumătate duplex) și cadru de pauză IEEE 802.3x controlul fluxului (full duplex)
- Performanță ridicată a arhitecturii Store-and-Forward și filtrarea runt / CRC care elimină pachetele eronate pentru optimizarea lățimii de bandă a rețelei
VLAN - - VLAN tagged IEEE 802.1Q
- - până la 255 de grupuri VLAN, din 4095 ID-uri VLAN
- - Oferă suport (VLAN Q-in-Q) (IEEE 8VLAN pe bază de protocol
- - VLAN pe bază de MAC
- - IP VLAN bazat pe subneturi
- - Voice VLAN
- Suportă Protocol Spanning Tree
- - IEEE 802.1w rapid Spanning tree protocol (RSTP)
- - IEEE 802.1s multiple Spanning arborele protocol (MSTP), se întinde de copac VLAN
- - BPDU Guard
- - maxim 3 grupe de trunchi, cu 2 porturi pentru fiecare trunchi
- - lățime de bandă de până la 4Gbps (mod duplex complet)
- / li>
- Oglindirea portului monitorizează traficul de intrare sau ieșire de pe un anumit port
- Protecție la buclă pentru a evita buclele de difuzare
- Suportă ITU-T G.8032 ERPS Comutarea)
- IEEE 1588 și sincronizarea rețelei Ethernet sincrone
Calitatea serviciilor - Limita vitezei de intrare și ieșire pentru controlul portului
-
- Clasificarea traficului
- - CoS IEEE 802.1p
- - Număr de port IP TCP / UDP
- - Aplicație tipică de rețea
- Politici de CoS prioritare și prioritare rotunjite (WRR)
- politicile de pe portul de comutare
- Remarcărea DSCP
Multicast - Suportă snooping IGMP v1, v2 și v3 < și v2
- Suport pentru modul Querier
- Filtrarea portului snooping IGMP
- Filtrarea portului Snooping MLD
- MVR (Înregistrare VLAN Multicast) >
Autentificare - IEEE 802.1x pe bază de porturi / bazate pe MAC securitate autentificarea accesului la rețea - autentificarea IEEE 802.1x cu clientul VLAN - clientul RADIUS încorporat să coopereze cu serverele RADIUS - accesul utilizatorilor RADIUS / TACACS + autentificare Lista de control acces - Lista de control al accesului bazată pe IP (ACL) li> Legarea adresei MAC / IP sursă DHCP Snooping pentru filtrarea mesajelor DHCP nedorite Inspecția dinamică ARP adresă MAC nevalidă la legarea adresei IP Protecția sursei IP împiedică atacurile de falsificare IP Gestionarea accesului la adresa IP pentru a împiedica intruderul neautorizat
Gestionare - Managementul stack-urilor IPv4 și IPv6
- Interfețe de administrare a comutatoarelor
- - interfața liniei de comandă Telnet
- - gestionarea comutării web
- - managementul comutării SNMP v1, v2c și v3
- Adresa IPv6 de administrare a NTP
- Built-in Trivial File Transfer Pro>
Multicast - Suportă snooping IGMP v1, v2 și v3 < și v2
- Suport pentru modul Querier
- Filtrarea portului snooping IGMP
- Filtrarea portului Snooping MLD
- MVR (Înregistrare VLAN Multicast) >
Autentificare - IEEE 802.1x pe bază de porturi / bazate pe MAC securitate autentificarea accesului la rețea - autentificarea IEEE 802.1x cu clientul VLAN - clientul RADIUS încorporat să coopereze cu serverele RADIUS - accesul utilizatorilor RADIUS / TACACS + autentificare Lista de control acces - Lista de control al accesului bazată pe IP (ACL) li> Legarea adresei MAC / IP sursă DHCP Snooping pentru filtrarea mesajelor DHCP nedorite Inspecția dinamică ARP adresă MAC nevalidă la legarea adresei IP Protecția sursei IP împiedică atacurile de falsificare IP Gestionarea accesului la adresa IP pentru a împiedica intruderul neautorizat
Gestionare - Managementul stack-urilor IPv4 și IPv6
- Interfețe de administrare a comutatoarelor
- - interfața liniei de comandă Telnet
- - gestionarea comutării web
- - managementul comutării SNMP v1, v2c și v3
- BOOTP și DHCP pentru adresa IP
- IPv6 - Resetarea butonului pentru reinițializare sau resetare la valorile implicite din fabrică
- - Imagini duale
- Releu DHCP și opțiunea 82
- Controlul nivelurilor privilegiilor utilizatorilor
- NTP (Network Time Protocol) Protocolul (LLDP) și LLDP-MED
- Diagnosticarea rețelei
- - Tehnologia de diagnosticare a cablului oferă mecanismul de detectare și raportare a problemelor de cablare potențiale
- - ICMPv6 / ICMPv4 remote ping
- Alarmă la distanță SMTP / Syslog
- Patru RMON grupuri (istoric, statistici, alarme și evenimente)
- Capcană SNMP pentru conectarea la interfață și notificarea legată
- PLANET Smart Discovery Utility pentru gestionarea implementării
| | |
| Specificații hardware |
| Porturile de cupru |
6 10/100/1000BASE-T waterproof and dustproof RJ45 auto-MDI/MDI-X ports |
| Schimbarea arhitecturii |
Store-and-Forward |
| Comutatorul Fabric |
12Gbps/non-blocking |
| tranzitată |
8.9Mpps@64bytes |
| Tabel de adrese |
8K entries, automatic source address learning and aging |
| Tampon de date partajat |
4M bits |
| Controlul debitului |
IEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex
|
| Jumbo Frame |
9K bytes |
| Butonul de resetare |
< 5 sec: System reboot
> 5 sec: Factory default
|
| Dimensiuni (L x Î x H) |
103 x 68.3 x 163 mm |
| Greutate |
1069g |
| LED |
System:
DC1 (Green), DC2 (Green), Fault ( Red )
Ring (Green), R.O. (Green)
10/100/1000T RJ45 Interfaces:
LNK/ACT (Green) |
| Consumul de energie |
Max. 8.3 watts / 28.5 BTU |
| Cerinte de putere |
Dual 9~48V DC, 24V AC |
| Protecția ESD |
6KV DC |
| Funcțiile de gestionare a stratului 2 |
| Configurația portului |
Port disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable
|
| Starea portului |
Display each port’s speed duplex mode, link status, flow control status,
auto-negotiation status, trunk status
|
| Port Mirroring |
TX/RX/Both
Many-to-1 monitor
|
| VLAN |
802.1Q tagged based VLAN
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
MVR (Multicast VLAN registration)
Up to 255 VLAN groups, out of 4095 VLAN IDs
|
| Agregarea legăturii |
IEEE 802.3ad LACP/static trunk
3 groups with 2 port per trunk
|
| Spanning Tree Protocolul |
IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
|
| QoS |
Traffic classification based, Strict priority and WRR
8-level priority for switching:
- Port number
- 802.1p priority
- 802.1Q VLAN tag
- DSCP/ToS field in IP packet
|
| IGMP Snooping |
IGMP snooping v1, v2, v3, up to 255 multicast groups
IGMP querier mode support
|
| MLD Snooping |
MLD snooping v1, v2, up to 255 multicast groups
MLD querier mode support
|
| Lista de control al accesului |
IP-based ACL/MAC-based ACL
Up to 256 entries
|
| Bandwidth Control |
Per port bandwidth control
Ingress: 100Kbps~1000Mbps
Egress: 100Kbps~1000Mbps |
| Funcțiile stratului 3 |
| Interfețe IP |
Max. 8 VLAN interfaces |
| Tabel de rutare |
Max. 32 routing entries |
| Protocoale de rutare |
IPv4 software static routing
IPv6 software static routing
|
| administrare |
| Interfețe de management de bază |
Telnet/Web browser/SNMP v1, v2c |
| Interfețe de management securizate |
SSH, SSL, SNMP v3 |
| SNMP MIB |
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP |
| Conformitatea standardelor |
| Respectarea reglementărilor |
FCC Part 15 Class A, CE |
| Testul de stabilitate |
IEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration) |
| Respectarea standardelor |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
FRC 3810 MLD v2 |
| Mediu inconjurator |
| De operare |
Temperature: -40 ~ 75 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
|
| Depozitare |
Temperature: -40 ~ 80 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
|
