Soluții de rutare IPv6 și 10G Ethernet cu PoE Plus pentru IMM-uri
PLANET GS-5220-24PL4X și GS-5220-24PL4XR Layer 2+ Managed PoE Switch-urile suportă atât protocoalele protocoale IPv4 și IPv6 , cât și capacitatea hardware-ului Layer 3 static routing . Acestea respectă standardul IEEE 802.3at Power over Ether Plus ( PoE + ), echipat cu 24 b> porturi Gigabit Ethernet 1000BASE-T, 4 sloturi SFP Gigabit partajate și 4 sloturi SFP + 10link . Porturile Ethernet de 24 Gigabit sunt integrate cu funcția de injector 802.3at PoE + pe toate porturile
GS-5220-24PL4X și GS-5220-24PL4XR pot gestiona o cantitate extrem de mare de date într-o topologie sigură care leagă implementarea rețelelor Power over Ethernet, backbone pentru serverele de date / servere sau servere de mare capacitate. Ei pot lucra cu un adaptor server de 10Gbps SFP + pentru a ajuta IMM-urile să construiască o rețea Ethernet de 10Gbps care să ofere 10 Gbps NAS (Network Attached Storage) sau o transmisie puternică a serviciului de streaming video. | | | | & Nbsp; | | | Alimentare redundantă AC / DC pentru a asigura funcționarea continuă
GS-5220-24PL4XR este echipat în mod special cu o sursă de alimentare de 100 ~ 240V ca și o sursă de alimentare de 36 ~ 60V DC pentru a furniza o sursă de alimentare redundantă fiabilă și scalabilă. Sistemul de alimentare continuă este conceput special pentru a îndeplini cerințele echipamentelor de înaltă tehnologie care necesită cea mai mare integritate a puterii. Cu sursa de alimentare de 36 ~ 60V DC, GS-5220-24PL4XR poate actiona ca un dispozitiv la nivel de telecomunicatii care poate fi localizat in camera electronica. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Dispozitive ONVIF convenabile și inteligente cu funcții de detectare
PLANET a dezvoltat recent o caracteristică minunată - ONVIF Support - care este proiectată special pentru colaborarea cu Surveillances video IP. Din GUI GS-5220-24PL4X și GS-5220-24PL4XR, clienții au nevoie doar de un singur clic pentru a căuta și afișa toate dispozitivele ONVIF prin intermediul aplicației de rețea. În plus, clienții pot încărca imagini pe podea în comutator și permit amplasarea dispozitivelor de supraveghere pentru o inspecție și o planificare mai ușoară. În plus, clienții pot obține informații în timp real în domeniul supravegherii și starea online / offline și, de asemenea, permit controlul pornirii PoE din GUI.
Uplink 10Gbps cu costuri reduse pentru aplicații mari de supraveghere

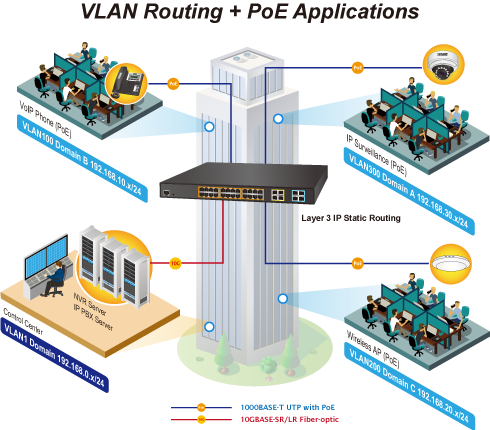

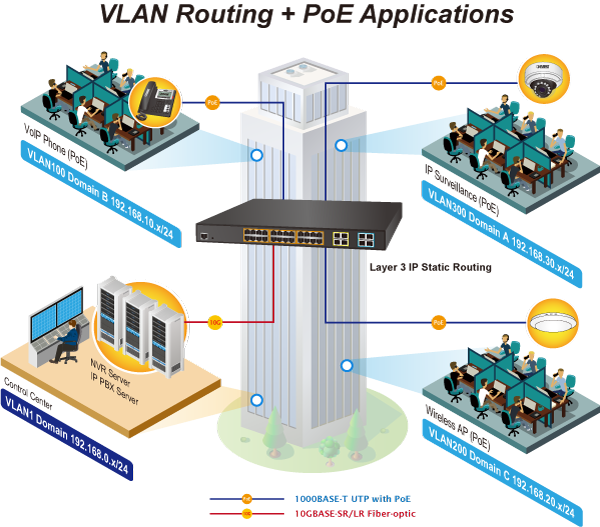

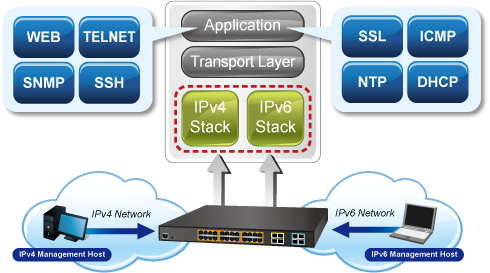

GS-5220-24PL4X și GS-5220-24PL4XR asigură managementul IPv6 / IPv4 și motorul de comutare Gigabit L2 / L4 încorporat, împreună cu 24 de porturi 10/100 / 1000BASE-T cu PoE + 802.3at și 4 SFP + sloturi pentru fibre. Cu un buget total de putere de până la 600 W pentru diferite tipuri de aplicații PoE, acesta oferă o soluție rapidă, sigură și rentabilă de rețea Power over Ethernet pentru supravegherea securității IP pentru întreprinderile mici și întreprinderile.

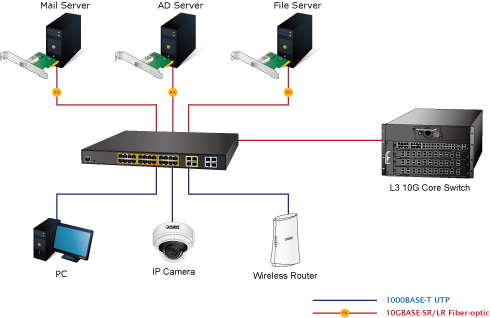

Soluție Ethernet flexibilă și extensibilă de 10Gbps
10Gbps Ethernet este un salt mare în evoluția Ethernet. Fiecare dintre sloturile SFP + suportă viteză duală și 10GBASE-SR / LR, adică administratorul poate alege în mod flexibil un transceiver SFP + potrivit distanței de transmisiesau viteza de transmisie necesară pentru extinderea eficientă a rețelei. Cu capacitatea de legare Ethernet de 4 porturi, 10Gbps, GS-5220-24PL4X și GS-5220-24PL4XR oferă o lățime largă de bandă și o capacitate de procesare puternică.
Gestionarea centralizată a alimentării cu energie electrică pentru rețele PoE Ethernet Gigabit
Pentru a satisface nevoile de aplicații de rețea PoE cu transmisie de viteză Gigabit, GS-5220-24PL4X și GS-5220-24PL4XR au IEEE 802.3at PoE + care combină până la 36 de wați de ieșire de putere și date per port pe un port Cat5E / 6 Cablu Ethernet. Acesta este conceput special pentru a satisface cererea de rețea cu consum redus de energie PD (dispozitiv alimentat), cum ar fi IR, PTZ, camere cu viteză dome sau chiar cameră IP de tip box cu un ventilator încorporat și încălzitor. Conform standardului 802.3at și 802.3af PoE, permite o mai mare flexibilitate în cerințele de alimentare pentru o varietate de PD-uri.
Funcții unice PoE încorporate pentru managementul supravegherii
Ca switch-uri PoE gestionate pentru rețeaua de supraveghere, GS-5220-24PL4X și GS-5220-24PL4XR au patru funcții speciale de gestionare a PoE:
■ Verificare PD viu

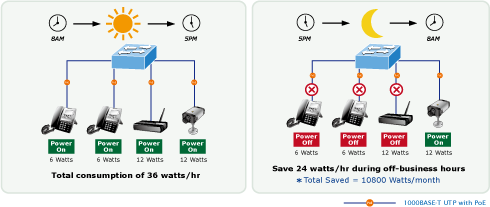

■ Reciclarea programată a energiei
■ Programul PoE
■ Monitorizarea utilizării PoE
Verificarea inteligentă a dispozitivului alimentat în viață
GS-5220-24PL4X și GS-5220-24PL4XR pot fi configurate pentru a monitoriza starea PD conectată în timp real prin acțiunea ping. Odată ce PD-ul nu mai funcționează și nu are niciun răspuns, GS-5220-24PL4X și GS-5220-24PL4XR vor relua alimentarea cu PoE și vor readuce PD-ul la muncă. Ele vor spori considerabil fiabilitatea rețelei prin portul PoE care va reseta sursa de alimentare a PD și va reduce sarcina administratorului. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Reciclarea programată a energiei
GS-5220-24PL4X și GS-5220-24PL4XR permit fiecărei camere PoE IP conectate să se repornească într-un anumit interval de timp în fiecare săptămână. Prin urmare, această caracteristică va reduce șansele de accidentare a camerei IP care rezultă din depășirea tamponului. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Programul PoE pentru economisirea energiei
Pe lângă supravegherea IP, GS-5220-24PL4X și GS-5220-24PL4XR sunt cu siguranță aplicabile pentru construirea oricărei rețele PoE, inclusiv VoIP și LAN fără fir. În conformitate cu tendința de economisire a energiei la nivel mondial și contribuind la protecția mediului pe Pământ, GS-5220-24PL4X și GS-5220-24PL4XR pot controla în mod eficient alimentarea cu energie în afară de capacitatea lor de a da puteri de mare putere. Funcția " PoE program " vă permite să activați sau să dezactivați alimentarea cu energie PoE pentru fiecare port PoE în intervale de timp specificate și este o funcție puternică pentru a ajuta companiile mici și mijlocii să economisească energie și bani. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Routing IPv4 și IPv6 VLAN pentru o gestionare sigură și flexibilă
Pentru a ajuta clienții să rămână în fruntea business-ului, GS-5220-24PL4X și GS-5220-24PL4XR nu oferă doar performanță de transmisie foarte ridicată, ci și funcția de rutare IPv4 / IPv6 VLAN, care permite trecerea peste diferite grupuri VLAN și adrese IP pentru scopul de a avea un management extrem de sigur, flexibil.
Caracteristici robuste ale stratului 2
GS-5220-24PL4X și GS-5220-24PL4XR pot fi programate pentru funcții avansate de gestionare a comutării, cum ar fi agregarea dinamică a portului, VLAN Q-in-Q , VLAN privat, Protocol ( MSTP ), Layer 2/4 QoS, controlul lățimii de bandă și IGMP / MLD snooping . GS-5220-24PL4X și GS-5220-24PL4XR furnizează VLAN 802.1Q, iar grupurile VLAN permise vor fi maxim până la 256. Prin agregarea porturilor suport, GS-5220-24PL4X și GS-5220-24PL4XR permit funcționarea unui trunchi de mare viteză care combină mai multe porturi. Susținând 14 grupuri de trunchiuri, acestea permit un maxim de 8 porturi pe trunchi și o conexiune de întrerupere a conexiunii.
Securitate îmbunătățită
GS-5220-24PL4X și GS-5220-24PL4XR oferă o listă cuprinzătoare Layer 2 to Layer 4 Control List ( ACL ) pentru a asigura securitatea la margine. Acestea pot fi utilizate pentru a restricționa accesul la rețea prin negarea pachetelor pe baza adresei IP sursă și de destinație, a porturilor TCP / UDP sau a unei aplicații de rețea tipice definite. Mecanismul de protecție al acestora | | | | & Nbsp; | | | | | | | & Nbsp; | | | Management eficient și sigur
Pentru o gestionare eficientă, seria GS-5220 Managed PoE este echipată cu interfețe de administrare consola, Web și SNMP. Cu interfața integrată de administrare bazată pe Web, GS-5220-24PL4X și GS-5220-24PL4XR oferă o facilitate de gestionare și configurare ușor de utilizat, independentă de platformă. GS-5220-24PL4X și GS-5220-24PL4XR suportă standardul Simple Network Management Protocol (SNMP) și pot fi gestionate prin orice software de management bazat pe standarde. Pentru managementul bazat pe text, GS-5220-24PL4X și GS-5220-24PL4XR pot fi accesate prin Telnet și portul consolei. În plus, GS-5220-24PL4X și GS-5220-24PL4XR oferă o administrare securizată securizată prin intermediul conexiunii SSH , SSL și SNMP v3 conținutul pachetelor la fiecare sesiune. | | |
Soluție excelentă de lățime de bandă de 10 Gbps la rețeaua de bază
GS-5220-24PL4X și GS-5220-24PL4XR efectuează o tesătură de switch-uri non-blocante de 128 Gbps, astfel încât acestea să poată furniza cu ușurință o rețea locală de bandă largă de 10 Gbps Ethernet pentru coloana vertebrală a departamentului dumneavoastră. Cu cele patru porturi încorporate SFP +, GS-5220-24PL4X și GS-5220-24PL4XR asigură legătura ascendentă către rețeaua centrală prin modulele Ethernet SR / LR SFP + 10G. Acestea îmbunătățesc în continuare eficiența rețelei și protejează clienții rețelei oferind caracteristicile de securitate și QoS. | | | | & Nbsp; | | | | | | | & Nbsp; | | | VLAN Layer 2+ Routing Static și Aplicație PoE
GS-5220-24PL4X și GS-5220-24PL4XR sunt echipate cu IEEE 802.3at PoE +, care combină o putere de ieșire de până la 36 de wați pe port, iar bugetul PoE este de până la 600 de wați, care poate implementa până la 24 de dispozitive PD PoE. Cu protocolul robust de rutare IPv4 / IPv6 Layer 3, GS-5220-24PL4X și GS-5220-24PL4XR asigură o rutare fidelă între VLAN-uri și segmente de rețea. Protocoalele de rutare pot fi aplicate prin interfața VLAN cu până la 8 intrări de rutare. GS-5220-24PL4X și GS-5220-24PL4XR sunt cu siguranță o soluție economică și ideală pentru întreprinderi. | | | | & Nbsp; | | | | | |
100 / 1000BASE-T porturi RJ45 de tip Gigabit Ethernet cu injector IEEE 802.3at PoE + <10000 < X mini-GBIC / SFP interfețe combo cu Port-21 la Port-24 4GB 10GBASE-SR SFP + sloturi , compatibil cu 1000BASE-SX / LX / BX SFP 1 interfață consola RJ45 pentru gestionarea și configurarea de bază
Putere peste Ethernet - Compatibil cu IEEE 802.3at PSE
- Până la 24 de dispozitive IEEE 802.3af / 802.3at alimentate
- Suportă o putere PoE de până la 36 wați pentru fiecare port PoE
- Detectează automat dispozitivul alimentat (PD) > Protecția circuitului împiedică interferența între porturi
- Alimentare la distanță de până la 100M
- Management PoE
- - Per port PoE activare / dezactivare funcție
- - Prioritate de alimentare a portului PoE
- - Limita de putere port PoE
- dt> - verificare live PD
- - program PoE
- - reciclare programată a puterii PD
Caracteristici Layer 2 IEEE 802.3x pauză control flux de cadre (full duplex) < li> Arhitectura Store-and-forward și filtrarea "runt / CRC" Suport control cloud - Broadcast - Multicast Suportă VLAN - tag-ul IEEE 802.1Qd VLAN - Până la 256 de grupuri VLAN, din 4095 ID-uri VLAN - Suport pentru furnizor (VLAN Q-in-Q) dt> - VLAN privat VLAN - VLAN vocal - VLAN privat VLAN Suportă Protocolul Spanning Tree - IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol • Protocolul de control de agregare a legăturii 802.3ad (LACP) • Protocolul de control de agregare a legăturii (LACP) 802.3ad - Canal eteric Cisco (trunchi static) - Maximum 10 grupe de trunchi, până la 16 porturi per grup trunchi mod Oferă oglindă port (multi-la-1) Oglindirea portului pentru a monitoriza traficul de intrare sau ieșire pe un anumit port. bucle
Caracteristicile de rutare a stratului 3 - li> Suportă maxim 32 intrări de rutare
8 cozi prioritare pe toate porturile de comutare Clasificarea traficului - IP TCP / UDP - numărul de port TCP / UDP DSCP
- Suportă snooping IGMP v1, v2 și v3
- și v2
- Suportă modul querier
- Filtrarea portului snooping IGMP
- Filtrarea portului Snooping MLD
- MVR (Înregistrare multicast VLAN) >
Securitate - autentificare acces la rețea pe bază de port IEEE 802.1x / autentificare acces la rețea
- Clientul RADIUS încorporat să coopereze cu serverele RADIUS
- Autentificare acces clienți RADIUS / TACACS +
- Lista de control al accesului bazată pe IP (ACL) pe bază de control acces
- DHCP snooping pentru filtrarea mesajelor DHCP nedorite
- Inspecția dinamică ARP Legarea adresei IP
- Protecția sursei IP împiedică atacurile de falsificare IP
- Gestionarea accesului la adresa IP pentru a împiedica intruderul neautorizat
>
gestionare - Interfețe de comutare de comutare
- dt> - Managementul comutării pe Web
- - Gestionarea comutării SNMP v1, v2c și v3
- SSH / SSL acces securizat istoric, statistici, alarme și evenimente) - Adresa IPv6 , gestionarea NTP și DNS
- Client TFTP >
- Client DHCP
- Firmware upolicing pe portul comutator
- remarcă DSCP
- Suportă snooping IGMP v1, v2 și v3
- și v2
- Suportă modul querier
- Filtrarea portului snooping IGMP
- Filtrarea portului Snooping MLD
- MVR (Înregistrare multicast VLAN) >
Securitate - autentificare acces la rețea pe bază de port IEEE 802.1x / autentificare acces la rețea
- Clientul RADIUS încorporat să coopereze cu serverele RADIUS
- Autentificare acces clienți RADIUS / TACACS +
- Lista de control al accesului bazată pe IP (ACL) pe bază de control acces
- DHCP snooping pentru filtrarea mesajelor DHCP nedorite
- Inspecția dinamică ARP Legarea adresei IP
- Protecția sursei IP împiedică atacurile de falsificare IP
- Gestionarea accesului la adresa IP pentru a împiedica intruderul neautorizat
>
Management - Interfețe de comutare de comutare
- dt> - Managementul comutării pe Web
- - Gestionarea comutării SNMP v1, v2c și v3
- SSH / SSL acces securizat istoric, statistici, alarme și evenimente) - Adresa IPv6 , gestionarea NTP și DNS
- Clientul TFTP >
- Client DHCP
- Încărcare / descărcare firmware prin HTTP / TFTP
- DHCP Relay
-
- Tehnologia de diagnosticare a cablurilor oferă mecanismul de detectare și raportare a posibilelor probleme de cablare
- NTP (protocol de timp în rețea) li>
- butonul Resetare pentru reinițializarea sistemului sau resetarea la implicit din fabrică
Sistem redundant de alimentare (GS-5220-24PL4XR) - Redundant 100 ~ 240V AC / 36 ~ putere dublă
- Protecție redundantă la activarea activă a curentului
- Rezistență la defectarea alimentării catastrofale pe o singură sursă de alimentare
- Toleranța la defecțiune și reziliența
| | |
| Specificații hardware |
| Porturile de cupru |
24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports with IEEE 802.3at PoE injector |
| Sloturi SFP / mini-GBIC |
4 100/1000BASE-X SFP combo interfaces with Port-21 to Port-24
Supports 100/1000Mbps dual mode and DDM |
| Porturi de fibre de până la 10 Gbps |
4 1/10GBASE-SR/LR SFP+ slots
Supports 1/10Gbps dual mode and DDM |
| Consolă |
1 RJ45 serial port (115200, 8, N, 1) |
| Schimbarea arhitecturii |
Store-and-Forward |
| Comutatorul Fabric |
128Gbps/non-blocking |
| tranzitată |
95 Mpps@64 bytes |
| Tabel de adrese |
16K entries, automatic source address learning and aging |
| Tampon de date partajat |
32M bytes |
| Controlul debitului |
IEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex |
| Jumbo Frame |
10K bytes |
| Butonul de resetare |
< 5 sec: System reboot
> 5 sec: Factory default |
| LED |
System:
SYS (Green)
PWR (Green) (GS-5220-24PL4XR showed AC)
DC (Green) (GS-5220-24PL4XR Only)
FAN1 ( Red ), FAN2 ( Red ), FAN3 ( Red ), PoE PWR ( Red )
Ethernet Interfaces (Port 1 to Port 24):
1000 LNK/ACT (Green), 10/100 LNK/ACT (Orange)
PoE Ethernet Interfaces (Port 1 to Port 24):
PoE-in-Use (af/at-Orange)
100/1000Mbps SFP Combo Interfaces (Port-21 to Port-24):
1000 (Green), 100 (Orange)
1/10G SFP+ Interfaces (Port-25 to Port-28):
1000 (Green), 10G (Orange) |
| Putere peste Ethernet |
| PoE Standard |
IEEE 802.3at PoE Plus PSE |
| Tip de alimentare PoE |
End-span |
| Capacitatea de ieșire a puterii Port PoE |
Max. 36 watts |
| Alocarea pinilor de putere |
1/2(-), 3/6(+) |
| PoE Power Buget |
600 watts max. |
| PoE Abilitate |
PD @ 7 watts: 24 units
PD @ 15.4 watts: 24 units
PD @ 30.8 watts: 20 units |
| Cerințe de alimentare-AC |
100~240V AC, 50/60Hz,10A |
| Cerințe de putere-DC |
36 ~ 60V,2A |
| Consum de energie (încărcare completă) |
GS-5220-24PL4X:
AC 110V:
Max. 45.8 watts/157.1BTU (Power on without any connection)
Max. 657.9 watts/2257.2BTU (Full loading with PoE function)
GS-5220-24PL4X:
AC 220V:
Max. 45.5 watts/198.6BTU (Power on without any connection)
Max. 660.3 watts/2265.5BTU (Full loading with PoE function) |
| Protecția ESD |
6KV DC |
| Dimensiuni (L x Î x H) |
440 x 300 x 44.5 mm, 1U height |
| împrejmuire |
Metal |
| Ventilator |
3 x smart fan |
| Greutate |
5040g (GS-5220-24PL4X)
5071g (GS-5220-24PL4XR) |
| Funcția stratului 2 |
| Configurația portului |
Port disable/enable
Auto-negotiation 10/100/1000Mbps full or half duplex mode selection
Flow control disable/enable |
| Starea portului |
Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status |
| Port Mirroring |
TX/RX/Both
Many-to-1 monitor |
| VLAN |
802.1Q tagged-based VLAN, up to 256 VLAN groups
Q-in-Q tunneling
Private VLAN edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
MVR (Multicast VLAN registration)
Up to 256 VLAN groups, out of 4094 VLAN IDs |
| Agregarea legăturii |
IEEE 802.3ad LACP/static trunk
10 groups of 16-port trunk supported |
| QoS |
Traffic classification based, strict priority and WRR
8-level priority for switching
- Port number
- 802.1p priority
- 802.1Q VLAN tag
- DSCP field in IP packet |
| IGMP Snooping |
IGMP (v1/v2/v3) snooping, up to 255 multicast groups
IGMP querier mode support |
| MLD Snooping |
MLD (v1/v2) snooping, up to 255 multicast groups
MLD querier mode support |
| Lista de control al accesului |
IP-based ACL/MAC-based ACL
Up to 256 entries |
| Funcția stratului 3 |
| Interfețe IP |
Max. 8 VLAN interfaces |
| Tabel de rutare |
Max. 32 routing entries |
| Protocoale de rutare |
IPv4 software static routing
IPv6 software static routing |
| administrare |
| Interfețe de management de bază |
Console, Telnet, Web browser, and SNMP v1/v2c |
| Interfețe de management securizate |
SSH/SSL, SNMP v3 |
| ONVIF |
ONVIF device discovery
ONVIF device monitoring
Floor Map |
| SNMP MIB |
RFC 1213 MIB-II
IF MIB
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Groups 1 and 2)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1x PAE
LLDP
MAU MIB |
| Conformitatea standardelor |
| Respectarea reglementărilor |
FCC Part 15 Class A, CE |
| Respectarea standardelor |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN tagging
IEEE 802.1x port authentication network control
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
FRC 3810 MLD v2 |
| Mediu inconjurator |
| De operare |
Temperature: 0 ~ 50 degrees C for AC power input
Relative Humidity: 5 ~ 95% (non-condensing) |
| Depozitare |
Temperature: -40 ~ 80 degrees C
Relative Humidity: 5 ~ 95% (non-condensing) |
