GS-5220-16T2XV/GS-5220-16T2XVR

L2 + 16-port 10/100 / 1000T + 2-Port 10G SFP + Comutator gestionat cu ecran tactil LCD

Overview
Application
Key Features
Specification
Descărcare
Related Products

Soluții de rutare IPv6 și soluții pentru switch-uri Ethernet 10G pentru IMM-uri

PLANET GS-5220-16T2XV și GS-5220-16T2XVR Layer 2+ cu comenzi Gigabit gestionate cu Ecran tactil LCD suportă atât protocoalele IPv4 și IPv6, cât și capacitatea de rutare statică Layer 3 și oferă 16 10/100 / Porturi Gigabit Ethernet 1000 Mbps și 2 sloturi SFP 10Gigabit + uplink. Seria GS-5220-16T2XV poate gestiona cantități extrem de mari de date într-o topologie sigură care leagă o rețea centrală de date / servere sau servere de mare capacitate. Ei pot lucra cu un adaptor server de 10Gbps SFP + pentru a ajuta IMM-urile să construiască o rețea Ethernet de 10Gbps care să ofere 10Gbps NAS (Network Attached Storage) sau o transmisie grea a serviciului de streaming video la un preț accesibil.

& Nbsp;

Soluția rețelei Cybersecurity pentru minimizarea riscurilor de securitate

Noua generație a seriei GS-5220-16T2XV are caracteristica de securitate digitală pentru a proteja gestionarea comutării și pentru a spori securitatea pentru o rețea critică de tip misiune, fără costuri și eforturi suplimentare de implementare. GS-5220-16T2XV își extinde memoria și upgrades kernel-ul protocoalelor SSH și SSL pentru a oferi o protecție puternică împotriva amenințărilor avansate. Acesta include o serie de caracteristici de cybersecurity cum ar fi DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x port bazat pe controlul accesului la rețea, administrarea conturilor de utilizator RADIUS și TACACS +, autentificarea SNMPv3 și așa mai departe. o soluție cu totul de securitate. Administratorul de rețea poate acum să construiască rețele corporative foarte sigure, cu mult mai puțin timp și efort decât înainte

Control LCD intuitiv

GS-5220-16T2XV și GS-5220-16T2XVR vin cu un panou tactil intuitiv pe panoul frontal pentru a promova mult eficiența managementului în rețelele de mari dimensiuni, cum ar fi întreprinderile, hotelurile, mall-urile, clădirile guvernamentale și alte zone publice. De asemenea, dispune de următoarele funcții speciale de gestionare și stare:

Configurația adresei IP, VLAN și QoS
Gestionarea și starea porturilor și informații SFP
Depanare: diagnoză prin cablu și ping IP la distanță
Întreținere: reporniți din fabrică și salvați configurația

& Nbsp;

Inel redundant, recuperare rapidă pentru aplicații critice de rețea

GS-5220-16T2XVR acceptă tehnologia inelului redundant și dispune de o capacitate puternică și rapidă de auto-recuperare pentru a preveni întreruperile și intruziunile externe. Acesta include tehnologia avansată tehnologia ITU-T G.8032 ERPS Spanning Tree Protocol (802.1s MSTP) și dual power sistem de intrare în rețeaua de automatizare industrială a clientului pentru a spori fiabilitatea sistemului și timpul de exploatare în medii dificile din fabrică. Într-o anumită rețea de inele simple, timpul de recuperare al legăturii de date poate fi la fel de rapid ca 20 ms.

& Nbsp;

Cost-eficiente 10Gbps Capacitate Uplink

10G Ethernet este un salt mare în evoluția Ethernet. Cele două sloturi SFP + 10G ale seriei GS-5220 suportă 10GBASE-SR / LR sau 1000BASE-SX / LX , adică administratorul poate alege în mod flexibil SFP / SFP + transceiver în funcție de distanța de transmisie sau viteza de transmisie necesară pentru extinderea eficientă a rețelei. Ei sprijină foarte mult rețeaua SMB pentru a atinge performanța maximă de 10Gbps într-un mod eficient din punct de vedere al costurilor, deoarece interfața de 10GbE ar putea fi de obicei disponibilă în Layer 3 Switch, dar Layer 3 Switch ar putea fi prea scump pentru SMB-uri.

Alimentare redundantă AC / DC pentru a asigura funcționarea continuă

GS-5220-16T2XVR este echipat în mod special cu o sursă de alimentare de 100 ~ 240V ca și o sursă de alimentare de 36 ~ 60V DC pentru a furniza o sursă de alimentare redundantă, fiabilă și scalabilă. Sistemul de alimentare continuă este conceput special pentru a îndeplini cerințele echipamentelor de înaltă tehnologie care necesită cea mai mare integritate a puterii. Cu sursa de alimentare de 36 ~ 60V DC, GS-5220-16T2XVR este capabil să acționeze ca un dispozitiv la nivel de telecomunicație care poate fi amplasat în camera electronică.

& Nbsp;

Soluție pentru rețelele IPv6

Cu setul dual stack IPv6 / IPv4 și alte funcții de management cu interfețe ușor de utilizat, seriile GS-5220 sunt cele mai bune alegeri pentru furnizorii de servicii de supraveghere IP, VoIP și wireless pentru implementarea rețelei IPv6. Mai important, ele ajută IMM-urile să-și actualizeze infrastructurile de rețea până la epoca IPv6 fără investiții monetare.

& Nbsp;

Routing VLAN pentru IPv4 / IPv6 pentru o gestionare sigură și flexibilă

Pentru a ajuta clienții să rămână pe lângă firmele lor, seria de comutatoare GS-5220 nu oferă numai performanțe de transmisie superioare și tehnologii excelente Layer 2, ci oferă și funcția de rutare VLAN IPv4 / IPv6 care permite trecerea peste diferite VLAN-uri și adrese IP diferite scopul de a avea o gestionare foarte sigură, flexibilă și o aplicație de rețea mai simplă.

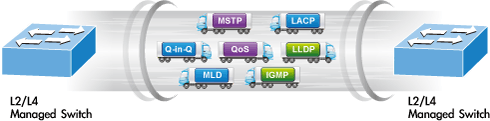

Caracteristici robuste ale stratului 2

Seria GS-5220 poate fi programată pentru funcții avansate de gestionare a comutării, cum ar fi agregarea dinamică a portului, Q-in-Q VLAN , Protocolul copilariei multiple (MSTP) IGMP / MLD snooping . Seria GS-5220 permite funcționarea unui trunchi de mare viteză care combină mai multe porturi. Constă dintr-un maxim de 9 grupuri de trunchiuri cu 2 porturi pentru fiecare grup și suportă și eșecul conexiunii.

& Nbsp;

Securitate puternică

Seria GS-5220 oferă o listă completă de control Layer 2 to Layer 4 (ACL) pentru a asigura securitatea la margine. Acesta poate fi utilizat pentru a restricționa accesul la rețea prin negarea pachetelor pe baza adresei IP sursă și destinație, a numărului portului TCP / UDP sau a aplicațiilor de rețea tipice definite. Mecanismul de protecție include, de asemenea, autentificarea utilizatorilor și dispozitivelor 802.1x pe bază de porturi și MAC . Cu ajutorul funcției private VLAN , comunicarea între porturile margine poate fi împiedicată pentru a asigura confidențialitatea utilizatorilor.

Controlul sporit al securității și al traficului

Seria GS-5220 oferă, de asemenea, funcții Sincronizare DHCP , Protecție sursă IP și Inspecție ARP dinamic pentru a împiedica atacarea IP de atac și a elimina pachetele ARP cu adresă MAC nevalidă. Administratorul de rețea poate acum să construiască rețele corporative foarte sigure, cu mult mai puțin timp și efort decât înainte

Alertă eveniment de trasare SMTP / SNMP

Seria GS-5220 oferă funcția de avertizare a evenimentelor pentru a ajuta la diagnosticarea dispozitivului anormal datorită faptului că există sau nu o ruptură a conexiunii la rețea sau răspunsul de repornire.

Gestiune sigură pentru utilizatori

Pentru o gestionare eficientă, seria de comutatoare gestionate de GS-5220 este echipată cu interfețe de management consola, web și SNMP. Cu interfața integrată de administrare bazată pe web, seria GS-5220 oferă o platformă independentă, ușor de utilizat

16 porturi de cupru Gigabit RJ45 10/100 / 1000BASE-T
port fizic

2 Sloturi SFP + 10GBASE-SR / LR, compatibile cu SFP 1000BASE-SX / LX / BX

Interfața consolei RJ45 pentru gestionarea și configurarea comutării de bază

Caracteristicile Layer 2

Previne pierderea pachetului cu presiune de întoarcere (jumătate duplex) și cadru de pauză IEEE 802.3x controlul fluxului (full-duplex)
Performanța ridicată a arhitecturii Store-and-Forward și filtrarea runt / CRC elimină pachetele eronate pentru a optimiza lățimea de bandă a rețelei
Suport pentru controlul furtunii

- Broadcast / Multicast / Unicast necunoscut
Sprijină VLAN

- VLAN cu etichetă IEEE 802.1Q

- Până la 255 de grupuri VLAN, din 4094 ID-uri VLAN

- Suportă furnizarea de interfață (VLAN Q-in-Q, IEEE 802.1ad)

- VLAN Edge privat (PVE)

- VLAN bazat pe protocol

- VLAN bazat pe MAC

- voce VLAN
Suportă Spanning Tree Protocol

- Protocolul IEEE 802.1D Spanning Tree

- Protocolul IEEE 802.1w Rapid Spanning Tree

- Protocolul IEEE 802.1s Multiple Spanning Tree, care acoperă arborele de VLAN

- Garda BPDU
Sprijină agregarea legăturilor

- Protocolul de control al agregării legăturii 802.3ad (LACP)

- canal Cisco eter (trunchiul static)

- Maximum 9 grupuri de trunchi, până la 2 porturi pe grup de trunchi

- Lățime de bandă de până la 40 Gbps (mod duplex complet)
Oferă oglindă port (omy-la-1)
Oglindirea portului pentru a monitoriza traficul de intrare sau de ieșire de pe un anumit port
Protecție la buclă pentru a evita buclele de difuzare
Suportă ERPS (Ethernet Ring Protection Switching)

Funcții Layer 3

Interfețe IP (maxim 8 interfețe VLAN)
Tabel de rutare (intrări de rutare maxim 32)
Protocoale de rutare (rutare statică software IPv4 / IPv6)

Calitatea serviciilor

Ingress Shaper și limita ratei de expansiune pentru controlul lățimii de bandă a portului
8 cozi prioritare pe toate porturile de comutare
Clasificarea traficului

- IEEE 802.1p CoS

- Prioritatea TOS / DSCP / IP a pachetelor IPv4 / IPv6

- Numărul de port IP TCP / UDP

- Aplicație tipică de rețea
Politicile CoS cu prioritate strictă și cu rotație rotundă (WRR)
Suportă controlul lățimii de bandă QoS și In / Out pe fiecare port
Poliția de trafic pe portul de comutare
Remarcărea DSCP

Multicast

Sprijină IGMP snooping v1, v2 și v3
Sprijină MLD snooping v1 și v2
Sprijinul modului Querier
filtrarea portului de snoop pentru IGMP
filtrarea portului de snoop pentru MLD
Suport pentru înregistrarea VLAN în mai multe limbi (MVR)

Securitate

Autentificare

- autentificarea accesului la rețea IEEE 802.1x pe bază de port / MAC;
- Client RADIUS încorporat să coopereze cu serverele RADIUS

- utilizatorii de autentificare TACACS + accesează autentificarea

- utilizatorii RADIUS / TACACS + accesează autentificarea
Lista de control al accesului

- Lista de control al accesului bazată pe IP (ACL)

- Lista de control acces bazată pe MAC
Legarea adresei MAC / IP a sursei
DHCP Snooping pentru a filtra mesajele DHCP neîncredințate
Inspecția dinamică ARP elimină pachetele ARP cu adresa MAC nevalidă la legarea adresei IP
Protecția sursei IP împiedică atacurile de falsificare IP
Gestionarea accesului la adresa IP pentru a împiedica accesul neautorizat

Gestionare

Managementul stivei duble IPv4 și IPv6
Interfață de gestionare a comutării

- Consola / Telnet Interfață linie de comandă

- gestionarea switch-urilor web

- gestionarea switch-urilor SNMP v1, v2c și v3;
- Acces securizat SSH / SSL

- Ecran tactil color LCD de 2,4 inch
Patru grupuri RMON (istorie, statistici, alarme și evenimente)
Adresa IP IPv6 / administrarea NTP / DNS
Clientul TFTP (client trivial transfer protocol) încorporat
BOOTP și DHCP pentru atribuirea adresei IP
Întreținerea sistemului

- Încărcare / descărcare firmware prin HTTP / TFTP

- butonul Resetare pentru restartarea sistemului sau resetarea la implicit din fabrică

- Imagini duble
releu DHCP
Opțiunea 82 DHCP
Privilegiul utilizatoruluiport-based / autentificare acces la rețea bazată pe MAC

- Client RADIUS încorporat să coopereze cu serverele RADIUS

- utilizatorii de autentificare TACACS + accesează autentificarea

- utilizatorii RADIUS / TACACS + accesează autentificarea
Lista de control al accesului

- Lista de control al accesului bazată pe IP (ACL)

- Lista de control acces bazată pe MAC
Legarea adresei MAC / IP a sursei
DHCP Snooping pentru a filtra mesajele DHCP neîncredințate
Inspecția dinamică ARP elimină pachetele ARP cu adresa MAC nevalidă la legarea adresei IP
Protecția sursei IP împiedică atacurile de falsificare IP
Gestionarea accesului la adresa IP pentru a împiedica accesul neautorizat

Gestionare

Managementul stivei duble IPv4 și IPv6
Interfață de gestionare a comutării

- Consola / Telnet Interfață linie de comandă

- gestionarea switch-urilor web

- gestionarea switch-urilor SNMP v1, v2c și v3;
- Acces securizat SSH / SSL

- Ecran tactil color LCD de 2,4 inch
Patru grupuri RMON (istorie, statistici, alarme și evenimente)
Adresa IP IPv6 / administrarea NTP / DNS
Clientul TFTP (client trivial transfer protocol) încorporat
BOOTP și DHCP pentru atribuirea adresei IP
Întreținerea sistemului

- Încărcare / descărcare firmware prin HTTP / TFTP

- butonul Resetare pentru restartarea sistemului sau resetarea la implicit din fabrică

- Imagini duble
releu DHCP
Opțiunea 82 DHCP
Controlul nivelurilor Privilege utilizator
NTP (Network Time Protocol)
Protocolul de descoperire a straturilor de legătură (LLDP) și LLDP-MED
Diagnosticarea rețelei

- ICMPv6 / ICMPv4 de la distanță ping

- Tehnologia de diagnoză prin cablu oferă mecanismul de detectare și raportare a posibilelor probleme de cablare
SFP-DDM (Monitor de diagnoză digitală)
Alarmă la distanță SMTP / Syslog
Capcana SNMP pentru notificarea prin interfață de conectare și legătură în jos
Jurnal de sistem
Butonul Resetare pentru restartarea sistemului sau resetarea la implicit din fabrică
PLANET Smart Discovery Utility pentru gestionarea implementării

Sistem redundant de alimentare (GS-5220-16T2XVR)

Redundant 100 ~ 240V AC / 36-60V DC putere dublă

Protecție redundantă activă la defectarea alimentării

Sprijinul unei căderi de curent catastrofale pe o singură aprovizionare

Toleranța erorilor și rezistența

Specificații hardware

Porturile de cupru

16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports

SFP + sloturi

2 10GBASE-SR/LR SFP+ interfaces (Port-17 to Port-18)

Compatible with 1000BASE-SX/LX/BX SFP transceiver

Consolă

1 x RS232-to-RJ45 serial port (115200, 8, N, 1)

Schimbarea arhitecturii

Store-and-Forward

Comutatorul Fabric

72Gbps/non-blocking

tranzitată

53.57Mpps@64Bytes

Tabel de adrese

16K entries, automatic source address learning and aging

Tampon de date partajat

32M bits

Controlul debitului

IEEE 802.3x pause frame for full-duplex

Back pressure for half-duplex

Jumbo Frame

10K bytes

Butonul de resetare

< 5 sec: System reboot

> 5 sec: Factory default

Dimensiuni (L x Î x H)

440 x 300 x 56 mm, 1.25U height

Greutate

3.5kg

LED

System:

SYS (Green)

AC/PWR (Green)

DC (Green) (GS-5220-16T2XVR Only)

Ring (Green)

Ethernet Interfaces (Port-1 to Port-16):

1000 LNK/ACT (Green), 10/100 LNK/ACT (Orange)

1/10G SFP+ Interfaces (Port-17 to Port-18):

1G (Green), 10G (Orange)

Consumul de energie

GS-5220-16T2XV

GS-5220-16T2XVR

Cerinte de putere

GS-5220-16T2XV	GS-5220-16T2XVR
Protecția ESD	6KV DC
Ventilator	1
Funcțiile de gestionare a stratului 2
Configurația portului	Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable
Starea portului	Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status
Port Mirroring	TX/RX/Both Many-to-1 monitor
VLAN	802.1Q tagged-based VLAN Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN registration) Up to 255 VLAN groups, out of 4095 VLAN IDs
Agregarea legăturii	IEEE 802.3ad LACP/static trunk 9 groups with 2 port per trunk
Spanning Tree Protocolul	IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
QoS	Traffic classification based, strict priority and WRR 8-level priority for switching: - Port number - 802.1p priority - 802.1Q VLAN tag - DSCP/ToS field in IP packet
IGMP Snooping	IGMP (v1/v2/v3) snooping, up to 255 multicast groups IGMP querier mode support
MLD Snooping	MLD (v1/v2) snooping, up to 255 multicast groups MLD querier mode support
Lista de control al accesului	IP-based ACL/MAC-based ACL Up to 256 entries
Bandwidth Control	Per port bandwidth control Ingress: 100Kbps~1000Mbps Egress: 100Kbps~1000Mbps
Funcțiile stratului 3
Interfețe IP	Max. 8 VLAN interfaces
Tabel de rutare	Max. 32 routing entries
Protocoale de rutare	IPv4 software static routing IPv6 software static routing
administrare
Interfețe de management de bază	Console; Telnet; Web browser; SNMP v1, v2c; 2.4-inch color LCD touch screen
Interfețe de management securizate	SSH, SSL, SNMP v3
SNMP MIB	RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2618 RADIUS Client MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2863 IF-MIB RFC 2863 Interface MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP
Conformitatea standardelor
Respectarea reglementărilor	FCC Part 15 Class A, CE
Respectarea standardelor	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP ITU-T G.8032 Ethernet Ring Protection Switching RFC 768 UDP RFC 791 IP RFC 792 ICMP RFC 793 TFTP RFC 1112 IGMP v1 RFC 2068 HTTP RFC 2236 IGMP v2 RFC 2710 MLD v1 RFC 3376 IGMP v3 FRC 3810 MLD v2
Mediu inconjurator
De operare	Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
Depozitare	Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
