GS-5220-16UP4S2X/GS-5220-16UP4S2XR

L2 + 16-port 10/100 / 1000T Ultra PoE + 4 porturi 100 / 1000X SFP + 2-Port 10G SFP + Comutator gestionat

Overview
Application
Key Features
Specification
Descărcare
Related Products

Comutator uimitor cu PoE ultra gestionat cu comutare avansată L2 + / L4 și securitate

PLANET GS-5220-16UP4S2X și GS-5220-16UP4S2XR sunt comutatoare gestionate de 1U, Gigabit Ultra PoE cu funcții PLANET PoE inteligente pentru a îmbunătăți disponibilitatea aplicațiilor de afaceri critice. Acestea oferă managementul stack-ului dual IPv6 / IPv4 și motorul de comutare Gigabit încorporat L2 + / L4 împreună cu porturile 16 10 / 100 / 1000BASE-T cu Ultra PoE <75 bp , 4 porturi SFP Gigabit și 2 porturi suplimentare de 10 Gigabit SFP + . Cu un buget total de putere de până la 400 de wați pentru diferite tipuri de aplicații PoE, GS-5220-16UP4S2X și GS-5220-16UP4S2XR oferă o soluție de rețea PoE ultra rapidă, sigură și rentabilă pentru întreprinderile mici și întreprinderi.

& Nbsp;

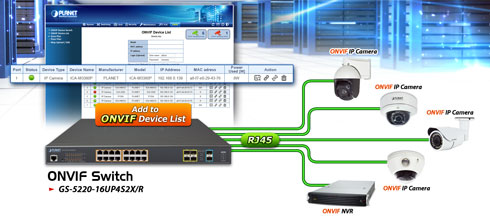

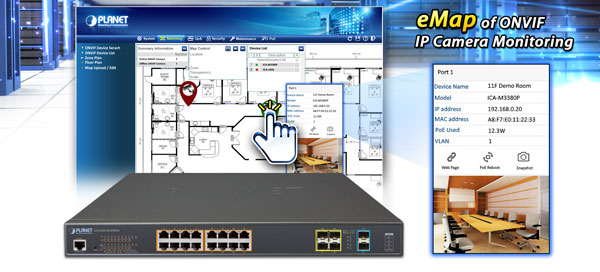

Dispozitive ONVIF convenabile și inteligente cu funcții de detectare

PLANET a dezvoltat recent o caracteristică minunată - ONVIF Support - care este proiectată special pentru colaborarea cu Surveillances video IP. Din GUI GS-5220-16UP4S2X și GS-5220-16UP4S2XR, clienții au nevoie doar de un singur clic pentru a căuta și afișa toate dispozitivele ONVIF prin intermediul aplicației de rețea. În plus, clienții pot încărca imagini pe podea în comutator și permit amplasarea dispozitivelor de supraveghere pentru o inspecție și o planificare mai ușoară. În plus, clienții pot obține informații de supraveghere în timp real și starea online / offline și, de asemenea, permit controlul pornirii PoE din GUI.

& Nbsp;

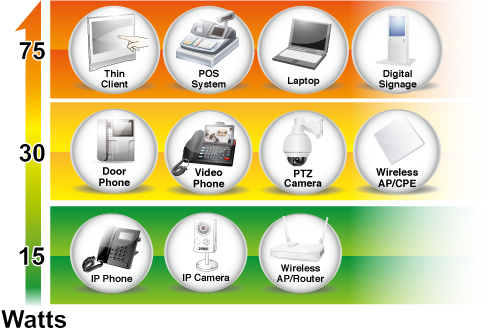

75 Watți de putere pe UTP cu 4 perechi

Soluțiile GS-5220-16UP4S2X și GS-5220-16UP4S2XR ultra PoE adoptă standardul IEEE 802.3at / af. În loc să transmită puterea peste UTP-ul răsucite cu 2 perechi - fie la capătul de capăt (pinii 1, 2, 3 și 6), fie la jumătatea spanului (pinii 4,5,7 și 8), acesta oferă posibilitatea de a genera până la 75 watt de putere prin utilizarea tuturor celor patru perechi de cabluri standard Cat.5e / 6 Ethernet. În noul sistem cu 4 perechi, două controlere PSE vor fi utilizate pentru alimentarea atât a perechilor de date, cât și a perechilor de rezervă. Poate oferi mai multe aplicații PoE, cum ar fi:

■ PoE PTZ viteză dom.

■ Orice dispozitiv de rețea care necesită o putere PoE mai mare pentru a funcționa normal

■ Client subțire

■ AIO (All-in-One) atingeți PC-ul

■ Afișaj digital de semnalizare digitală

& Nbsp;

Funcții PoE unice încorporate pentru gestionarea dispozitivelor mobile

Deoarece este un switch PoE gestionat pentru rețele de supraveghere, wireless și VoIP, GS-5220-16UP4S2X și GS-5220-16UP4S2XR au următoarele funcții speciale de gestionare a PoE:

■ Verificare PD în viață

■ reciclarea programată a energiei

■ Programul PoE

■ Monitorizarea utilizării PoE

Verificarea inteligentă a dispozitivului alimentat în viață

GS-5220-16UP4S2X și GS-5220-16UP4S2XR pot fi configurate pentru a monitoriza starea PD conectată (dispozitiv alimentat) în timp real prin acțiunea ping. Odată ce PD-ul nu mai funcționează și nu răspunde, GS-5220-16UP4S2X și GS-5220-16UP4S2XR vor relua alimentarea cu PoE și vor readus PD-ul la muncă. Aceasta va spori considerabil fiabilitatea rețelei prin portul PoE, resetând sursa de alimentare a PD și reducând sarcina administratorului de administrare.

& Nbsp;

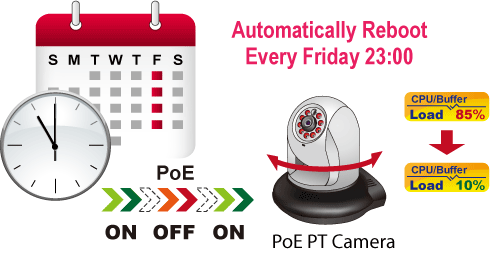

Reciclarea programată a energiei

GS-5220-16UP4S2X și GS-5220-16UP4S2XR permit ca fiecare dintre camerele PoE IP conectate sau punctele de acces fără fir PoE să fie repornite la un anumit interval de timp în fiecare săptămână. Prin urmare, aceasta va reduce șansa de aparat de fotografiat IP sau accident de AP care rezultă din depășirea tamponului.

& Nbsp;

Programul PoE pentru economisirea energiei

În conformitate cu tendința de economisire a energiei la nivel mondial și contribuind la protecția mediului, GS-5220-16UP4S2X și GS-5220-16UP4S2XR pot controla în mod eficient alimentarea cu energie, în afară de capacitatea sa de a furniza putere de mare putere. Funcția " PoE program vă ajută să activați sau să dezactivați alimentarea cu energie PoE pentru fiecare port PoE în intervale de timp specificate și este o funcție puternică pentru a ajuta IMM-urile sau întreprinderile să economisească energie și bani. De asemenea, crește securitatea prin pornirea PD-urilor, care nu ar trebui să fie utilizate în timpul orelor de afaceri.

& Nbsp;

Monitorizarea utilizării PoE

Prin intermediul diagramei de utilizare a puterii în interfața de administrare web, GS-5220-16UP4S2X și GS-5220-16UP4S2XR permit administratorului să monitorizeze în timp real starea de utilizare a PD-urilor conectate. Astfel, aceasta sporește considerabil eficiența managementului facilităților.

Cost-eficiente 10Gbps Capacitate Uplink

10G Ethernet este un salt mare în evoluția Ethernet. Cele două sloturi SFP + 10G ale modelelor GS-5220-16UP4S2X și GS-5220-16UP4S2XR suportă 10GBASE-SR cu viteză dublă LR sau 1000BASE-SX < b> / LX , adică administratorul poate alege în mod flexibil un transceiver potrivit SFP / SFP + în funcție de distanța de transmisie sau viteza de transmisie necesară pentru extinderea eficientă a rețelei. Ei sprijină foarte mult rețeaua SMB pentru a atinge performanța maximă de 10Gbps într-un mod eficient din punct de vedere al costurilor, deoarece interfața de 10GbE ar putea fi de obicei disponibilă în Layer 3 Switch, dar Layer 3 Switch ar putea fi prea scump pentru SMB-uri.

Alimentare redundantă AC / DC pentru a asigura funcționarea continuă

GS-5220-16UP4S2XR este echipat în mod special cu o sursă de alimentare de 100 ~ 240V ca și o unitate de alimentare de 36 ~ 60V DC pentru a furniza o sursă de alimentare redundantă fiabilă și scalabilă. Sistemul de alimentare continuă este conceput special pentru a îndeplini cerințele echipamentelor de înaltă tehnologie care necesită cea mai mare integritate a puterii. Cu sursa de alimentare de 36 ~ 60V DC, GS-5220-16UP4S2XR poate acționa ca telec

& Nbsp;

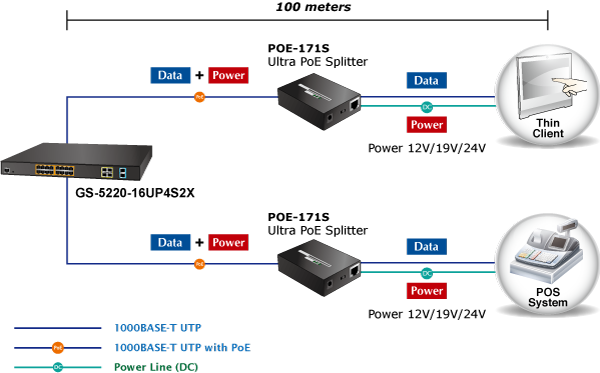

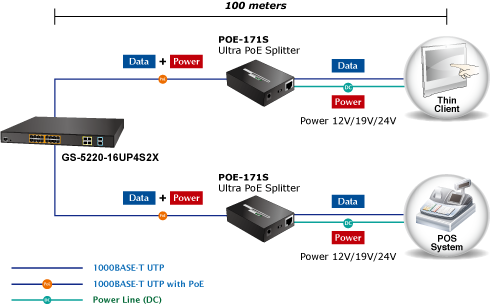

Soluție de rețea ultra-PoE

PLANET GS-5220-16UP4S2X și GS-5220-16UP4S2XR pot construi cu ușurință o soluție de rețea PoE ultra-rapidă pe sistemul de securitate cibernetică pentru întreprinderi. De exemplu, poate funcționa cu sistemul POS și clientul subțire pentru a efectua o protecție globală de securitate pentru afacerile de astăzi. GS-5220-16UP4S2X, GS-5220-16UP4S2XR și POE-171S / IPOE-171S Splitter Ultra PoE funcționează ca pereche pentru a oferi cea mai ușoară modalitate de alimentare a dispozitivelor Ethernet care necesită o intrare de mare putere. Receptoare de date și de alimentare de la GS-5220-16UP4S2X și GS-5220-16UP4S2XR, POE-171S / IPOE-171S separă datele digitale și alimentarea în mai multe ieșiri opționale (12V, 19V sau 24V DC) pentru dispozitive non-PoE laptop-uri, client subțire, sistem POS, camere de rețea PTZ (Pan, Tilt & Zoom), domenii de viteză PTZ, telefoane IP cu touch-screen color, puncte de acces LAN wireless multi-canal și alte dispozitive de rețea la o distanță de până la 100 de metri.

& Nbsp;

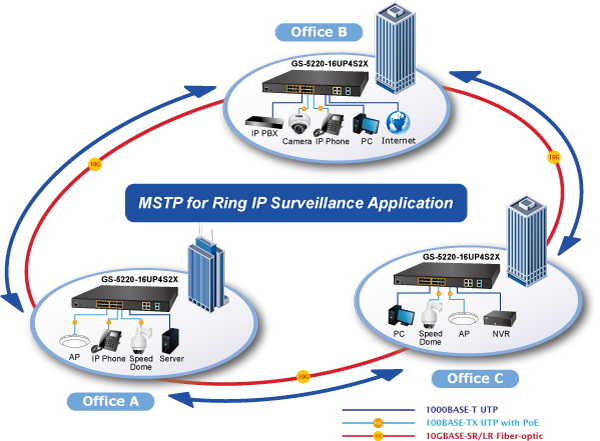

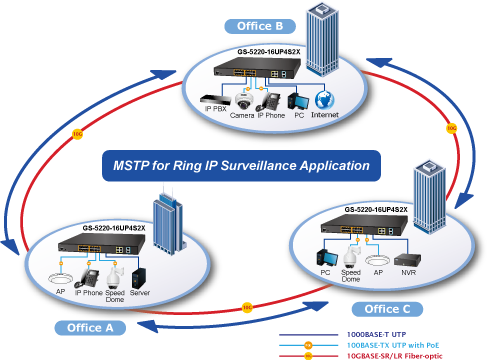

Protocolul Spanning Tree Multiple cu soluția PoE IP Office pentru SMB și grupuri de lucru

GS-5220-16UP4S2X și GS-5220-16UP4S2XR prezintă o capacitate puternică și rapidă de auto-recuperare pentru a preveni întreruperile și intruziunile externe. Acestea încorporează Multiple Spanning Tree Protocol ( 802.1s MSTP ) în rețeaua de automatizare a clientului pentru a spori fiabilitatea sistemului și timpul de funcționare. Adoptarea standardului IEEE 802.3af / IEEE 802.3at / Ultra PoE, GS-5220-16UP4S2X și GS-5220-16UP4S2XR se pot conecta direct la orice noduri terminale IEEE 802.3at / ultra PoE, precum PTZ (Pan, Tilt & Zoom) camerele de luat vederi și camerele cu viteză dome. GS-5220-16UP4S2X și GS-5220-16UP4S2XR pot ajuta cu ușurință întreprinderile cu infrastructura de rețea disponibilă pentru a construi sisteme wireless AP, IP și sisteme VoIP, în care puterea poate fi controlată la nivel central.

& Nbsp;

100 100 / porturi de cupru Gigabit RJ45 cu injector IEEE 802.3af / la / injector Ultra PoE 1000BASE-T < Sloturi SFP
4 / 1000BASE-X mini-GBIC 10GBASE-SR / Sloturi LR SFP + , compatibile cu interfața consolei RJ45 1000BASE-SX / LX / BX SFP
/ ul>

Compatibil cu IEEE 802.3at Power over Ethernet Plus, end-span / mid-span PSE

Înapoi compatibil cu IEEE 802.3af Power over Ethernet

Până la 16 porturi de dispozitive IEEE 802.3af / IEEE 802.3at / putere de până la 75 de wați pentru fiecare port PoE ultra

Detectarea automată a dispozitivului alimentat (PD)

Protecția circuitului previne interferențele între porți de alimentare

100 de metri

Management PoE

- Controlul bugetului de putere PoE total

pentru controlul modului

- prioritate de alimentare a portului PoE

- limitarea puterii portului PoE

- Verificarea PD live

- Programul PoE

Caracteristicile Layer 2

Previne pierderea pachetului cu presiune de întoarcere (jumătate duplex) și cadru de pauză IEEE 802.3x Controlul debitului (full-duplex)

Performanța ridicată a arhitecturii Store-and-Forward și filtrarea runt / CRC elimină pachetele eronate pentru a optimiza lățimea de bandă a rețelei

Support Storm Control

VLAN
- VLAN tagged IEEE 802.1Q

- Până la 255 de grupuri VLAN , din 4094 ID-uri VLAN

- Suporta furnizarea de bridgeing (VLAN Q-in-Q, IEEE 802.1ad)

- VLAN bazat pe protocol

- VLAN bazat pe MAC

- Voice VLAN

Suportă Spanning Tree Protocol

- IEEE 802.1D Spanning Protocolul de copaci

- Protocolul IEEE 802.1w Rapid Spanning Tree

- Protocolul IEEE 802.1s Multiple Spanning Tree copiat de VLAN

- BPDU Guard

Suportă Link Aggregation

- Protocol de control de agregare a legăturii 802.3ad

>
- maxim 11 grupuri de trunchi, până la 6 porturi per grup de trunchi

- până la 12Gbps bandw
Oglinda portului pentru a monitoriza traficul de intrare sau de ieșire de pe un anumit port

Protecție la buclă pentru a evita buclele de difuzare

Caracteristici Layer 3

Interfețe IP (maxim 8 interfețe VLAN)

Routing (32 intrări de rutare)

Protocoale de rutare (rutare statică software IPv4 / IPv6)

Calitatea serviciilor

Ingress Shaper și limita ratei de expansiune pentru fiecare port lățime de bandă

8 cozi prioritare pe toate porturile de comutare

Clasificarea traficului

- Coordonarea IEEE 802.1p CoS

- Prioritatea TOS / DSCP / IP a pachetelor IPv4 / IPv6

- Număr de port IP TCP / UDP

- Aplicație tipică de rețea

Politici CoS cu prioritate strictă și cu rotație rotundă (WRR)

Controlul lățimii de bandă de intrare / ieșire pe fiecare port

Politicile privind politica de trafic pe portul comutator

Remarcărea DSCP

Multicast

Suportă snooping IGMP v1, v2 și v3 < și v2

Suport pentru modul Querier

Filtrarea portului snooping IGMP

Filtrarea portului Snooping MLD

li>

Autentificare

- IEEE 802.1x pe bază de porturi / bazate pe MAC securitate autentificare acces la rețea

- client RADIUS încorporat să coopereze cu serverele RADIUS

- autentificare acces utilizator TACACS + autentificare autentificare

Lista de control al accesului
- Lista de control acces bazată pe MAC

Legarea adresei IP

DHCP Snooping pentru filtrarea mesajelor DHCP neîncredințate

Inspecția dinamică ARP Addresgheață

8 cozi prioritare pe toate porturile de comutare

> Clasificarea traficului - IEEE 802.1p CoS
- TOS / DSCP / IP precedentă a pachetelor IPv4 / IPv6

Suportă controlul lățimii de bandă QoS și In / Out pe fiecare port

li> Politicile privind politica de trafic pe portul de comutare
Remarcărea DSCP

Multicast

Suportă snooping IGMP v1, v2 și v3 < și v2

Suport pentru modul Querier

Filtrarea portului snooping IGMP

Filtrarea portului Snooping MLD

li>

Autentificare

- IEEE 802.1x pe bază de porturi / bazate pe MAC securitate autentificare acces la rețea

- client RADIUS încorporat să coopereze cu serverele RADIUS

- autentificare acces utilizator TACACS + autentificare autentificare

Lista de control al accesului
- Lista de control acces bazată pe MAC

Legarea adresei IP

DHCP Snooping pentru filtrarea mesajelor DHCP neîncredințate

Inspecția dinamică ARP adresa legată

Protecția sursei IP împiedică atacurile de falsificare IP

Regulă Auto DoS pentru a apăra atacul DoS

neautorizat neautorizat

Gestionare

Managementul stack-urilor IPv4 și IPv6

Interfețe de administrare a comutatoarelor

- Consola / Telnet Command Line Interface

- Administrare switch switch

- SSM / SSL acces securizat
IPv6 Administrare IP / NTP / DNS
și DHCP pentru alocarea adreselor IP
Întreținerea sistemului

- Încărcare / descărcare firmware prin HTTP / TFTP
/ dt>
- Imagini duale

Relay DHCP

Opțiunea DHCP 82

Protocol)

Diagnosticarea rețelei

- ping la distanță ICMPv6 / ICMPv4
Tehnologia de diagnosticare a cablurilor oferă mecanismul de detectare și raportare a posibilelor probleme de cablare
SMTP / Syslog remote alarmă

patru grupuri RMON (istoric, statistici, alarme și evenimente)

PLANET Smart Discovery Utility pentru gestionarea implementării

Ventilator inteligent cu control al vitezei

Sistem redundant de alimentare (GS-5220-16UP4S2XR)

Redundant 100 ~ 240V AC / 36-60V DC putere dublă

Protecție redundantă la activarea energiei redundante

Rezistență la defectarea alimentării catastrofale pe o singură sursă de alimentare

Toleranța la defecțiune și reziliența

Protecția sursei IP previne atacurile de falsificare IP

Regulă Auto DoS pentru a apăra atacul DoS

neautorizată neautorizată

Gestionare

Managementul stack-urilor IPv4 și IPv6

Interfețe de administrare a comutatoarelor

- Consola / Telnet Command Line Interface

- Administrare switch switch

- SSM / SSL acces securizat
IPv6 Administrare IP / NTP / DNS
și DHCP pentru alocarea adreselor IP
Întreținerea sistemului

- Încărcare / descărcare firmware prin HTTP / TFTP
/ dt>
- Imagini duale

Relay DHCP

Opțiunea DHCP 82

Protocol)

Diagnosticarea rețelei

- ping la distanță ICMPv6 / ICMPv4
Tehnologia de diagnosticare a cablurilor oferă mecanismul de detectare și raportare a posibilelor probleme de cablare
SMTP / Syslog remote alarmă

patru grupuri RMON (istoric, statistici, alarme și evenimente)

PLANET Smart Discovery Utility pentru gestionarea implementării

Ventilator inteligent cu control al vitezei

Sistem redundant de alimentare (GS-5220-16UP4S2XR)

Redundant 100 ~ 240V AC / 36-60V DC putere dublă

Protecție redundantă la activarea energiei redundante

Rezistență la defectarea alimentării catastrofale pe o singură sursă de alimentare

Toleranța la defecțiune și reziliența

Specificații hardware
Porturile de cupru	16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
Sloturi SFP / mini-GBIC	4 100/1000BASE-X SFP interfaces, Compatible with 100BASE-FX SFP transceiver
SFP + sloturi	2 10GbBASE-SR/LR SFP+ interfaces (Port-21 to Port-22) Compatible with 1000BASE-SX/LX/BX SFP transceiver
Consolă	1 x RS232-to-RJ45 serial port (115200, 8, N, 1)
Schimbarea arhitecturii	Store-and-Forward
Comutatorul Fabric	80Gbps/non-blocking
tranzitată	59.52Mpps@64Bytes
Tabel de adrese	16K entries, automatic source address learning and aging
Tampon de date partajat	32M bits
Controlul debitului	IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex
Jumbo Frame	10K bytes
Butonul de resetare	< 5 sec: System reboot > 5 sec: Factory default
Dimensiuni (L x Î x H)	440 x 300 x 44.5 mm, 1U height
Greutate	4466g (GS-5220-16UP4S2X) 4503g (GS-5220-16UP4S2XR)
LED	System: SYS (Green) AC/PWR (Green) DC (Green) (GS-5220-16UP4S2XR Only) Fan1/2/3 Alert ( Red ) PoE PWR Alert ( Red ) PoE Ethernet Interfaces (Port-1 to Port-16): PoE-in-Use (802.3bt-Green) (802.3af/at- Orange) Ethernet Interfaces (Port-1 to Port-16): 1000 LNK/ACT (Green), 10/100 LNK/ACT (Orange) 100/1000Mbps SFP Interfaces (Port-17 to Port-20): 1000 (Green), 100 (Orange) 1/10G SFP+ Interfaces (Port-21 to Port-22): 1000 (Green), 10G (Orange)
Consumul de energie	Max. 439.4 watts/1498.3 BTU
Cerințe de alimentare - AC	AC 100~240V, 50/60Hz, 7A
Cerințe de alimentare - DC	DC 36~60V, 2A
Protecția ESD	6KV DC
Ventilator	3 smart fan
Putere peste Ethernet
PoE Standard	IEEE 802.3af/802.3at/802.3bt Ultra PoE PSE
Tip de alimentare PoE	End-span/Mid-span/UPoE
Putere de ieșire PoE	Per port 54V DC, 75 watts (max.)
Alocarea pinilor de putere	End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-)
PoE Power Buget	400 watts (max.)
PoE Ability PD @ 15 wați	24 units
PoE Ability PD @ 30 wați	13 units
PoE Ability PD @ 60 wați	6 units
Funcțiile de gestionare a stratului 2
Configurația portului	Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable
Starea portului	Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status
Port Mirroring	TX/RX/Both Many-to-1 monitor
VLAN	802.1Q tagged based VLAN Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN IP subnet-based VLAN MVR (Multicast VLAN registration) Up to 255 VLAN groups, out of 4095 VLAN IDs
Agregarea legăturii	IEEE 802.3ad LACP/static trunk 11 groups with 6 port per trunk
Spanning Tree Protocolul	IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
QoS	Traffic classification based, strict priority and WRR 8-level priority for switching: - Port number - 802.1p priority - 802.1Q VLAN tag - DSCP/ToS field in IP packet
IGMP Snooping	IGMP (v1/v2/v3) snooping, up to 255 multicast groups IGMP querier mode support
MLD Snooping	MLD (v1/v2) snooping, up to 255 multicast groups MLD querier mode support
Lista de control al accesului	IP-based ACL/MAC-based ACL Up to 256 entries
Bandwidth Control	Per port bandwidth control Ingress: 100Kbps~1000Mbps Egress: 100Kbps~1000Mbps
Funcțiile stratului 3
Interfețe IP	Max. 8 VLAN interfaces
Tabel de rutare	Max. 32 routing entries
Protocoale de rutare	IPv4 software static routing IPv6 software static routing
administrare
Interfețe de management de bază	Console; Telnet; Web browser; SNMP v1, v2c
Interfețe de management securizate	SSH, SSL, SNMP v3
SNMP MIB	RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP
Conformitatea standardelor
Respectarea reglementărilor	FCC Part 15 Class A, CE
Respectarea standardelor	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt 4-pair Power over Ethernet RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2
Mediu inconjurator
De operare	Temperature: 0 ~ 50 degrees C for AC power input Relative Humidity: 5 ~ 95% (non-condensing)
Depozitare	Temperature: -40 ~ 80 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
